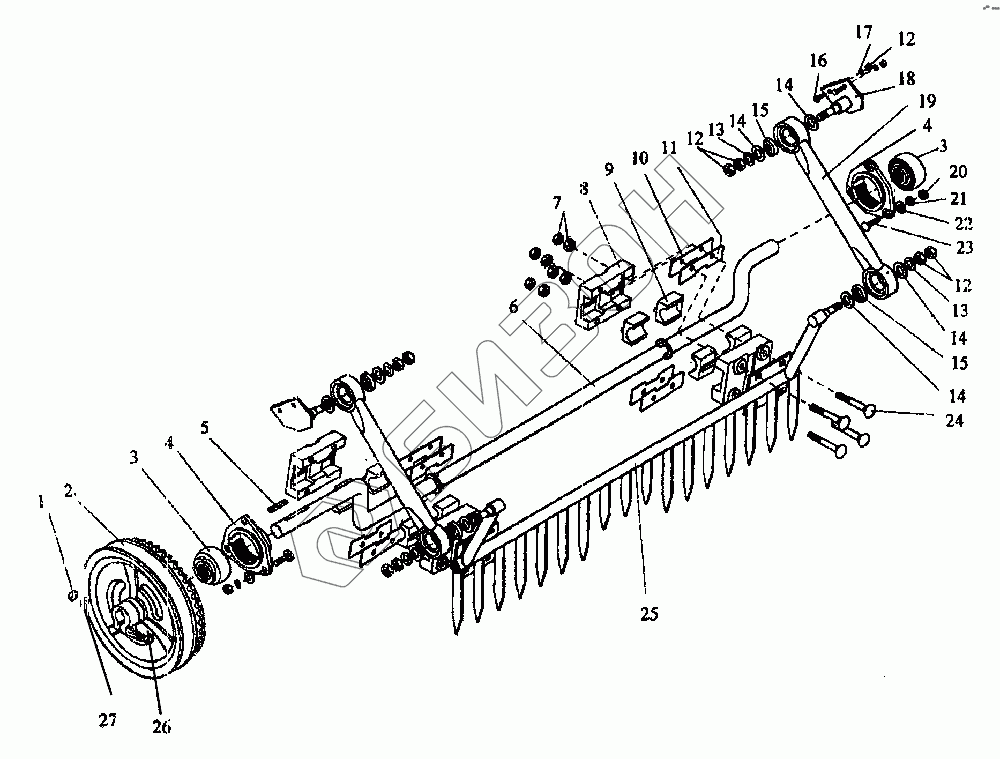

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Половонабиватель
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка] | Гайка |
Загрузка ...
|
|
| 2 | КД 2-73-4 | Шкив |
Загрузка ...
|
|
| 3 | 1680205 К7С17 | Подшипник |
Загрузка ...
|
|
| 4 | Н.027.103А | Корпус подшипника |
Загрузка ...
|
|
| 5 | [Шпонка] | Шпонка |
Загрузка ...
|
|
| 6 | КДМ 2-73-1-1А | Вал коленчатый |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | КДМ 0131 | Корпус подшипника |
Загрузка ...
|
|
| 9 | КДМ 0058А | Вкладыш |
Загрузка ...
|
|
| 10 | 00437А | Прокладка |
Загрузка ...
|
|
| 11 | 00066А | Прокладка |
Загрузка ...
|
|
| 12 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | А12.02.Ст.3.019 | Шайба |
Загрузка ...
|
|
| 14 | КДМ 4789 | Шайба |
Загрузка ...
|
|
| 15 | Ш17Б | Подшипник |
Загрузка ...
|
|
| 16 | М12-6qх25.66.019 | Болт |
Загрузка ...
|
|
| 17 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | Р8-37-3 | Кронштейн |
Загрузка ...
|
|
| 19 | КДМ 2-73-6-1 | Кулиса |
Загрузка ...
|
|
| 20 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | А10.02.Ст.3.019 | Шайба |
Загрузка ...
|
|
| 23 | М10х30.46.019 | Шайба |
Загрузка ...
|
|
| 24 | 61099А | Болт |
Загрузка ...
|
|
| 25 | Р8-37-2 | Гребенка половонабивателя |
Загрузка ...
|
|
| 26 | [Болт] | Болт |
Загрузка ...
|
|
| 27 | [Шайба] | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
