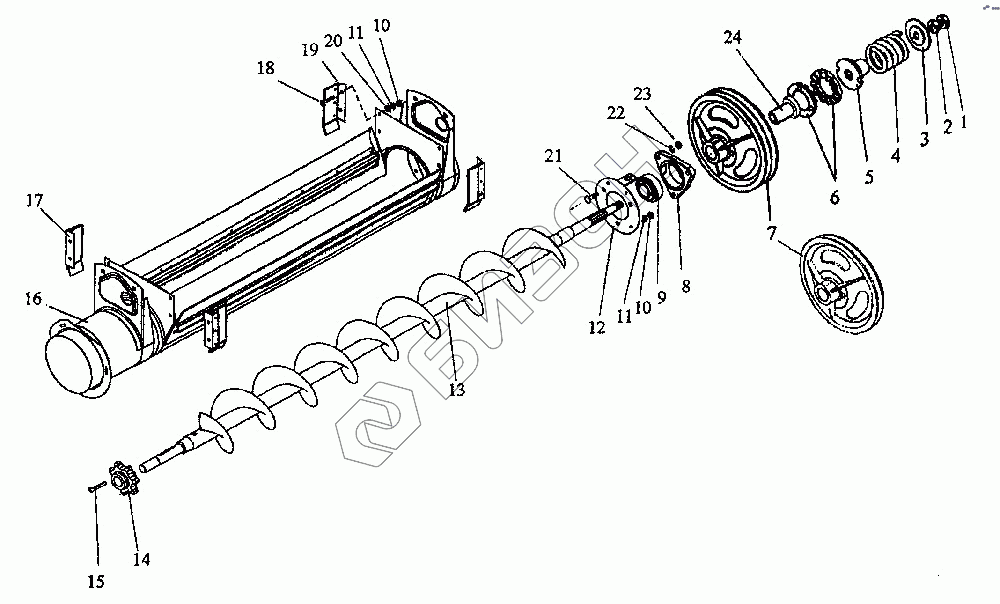

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шнек колосовой
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | КДМ 2-19-11 | Шайба опорная |
Загрузка ...
|
|
| 4 | КДМ 6253 | Пружина |
Загрузка ...
|
|
| 5 | КДМ 6437А | Фланец |
Загрузка ...
|
|
| 6 | 60302 | Муфта пробуксовывания |
Загрузка ...
|
|
| 7 | КДМ 1114 | Шкив под ремень 2/5VХ(151)-2120 |
Загрузка ...
|
|
| 8 | Н.027.104А | Корпус подшипника |
Загрузка ...
|
|
| 9 | 1580207 К7С1 7 | Подшипник |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | КДМ 2-19-10В-01 | Фланец |
Загрузка ...
|
|
| 13 | КДМ 2-19-2И | Шнек |
Загрузка ...
|
|
| 14 | КДМ 30491-А | Звездочка |
Загрузка ...
|
|
| 15 | 54-61807А | Шпонка 8х7х50 |
Загрузка ...
|
|
| 16 | Р2-19-1 | Кожух колосового шнека |
Загрузка ...
|
|
| 17 | КДМ 2-19-6А | Уголок левый |
Загрузка ...
|
|
| 18 | М8-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 19 | КДМ 2-19-7А | Уголок правый |
Загрузка ...
|
|
| 20 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | М10хЗ0.46.019 | Болт |
Загрузка ...
|
|
| 22 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 23 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | КДМ 0618 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
