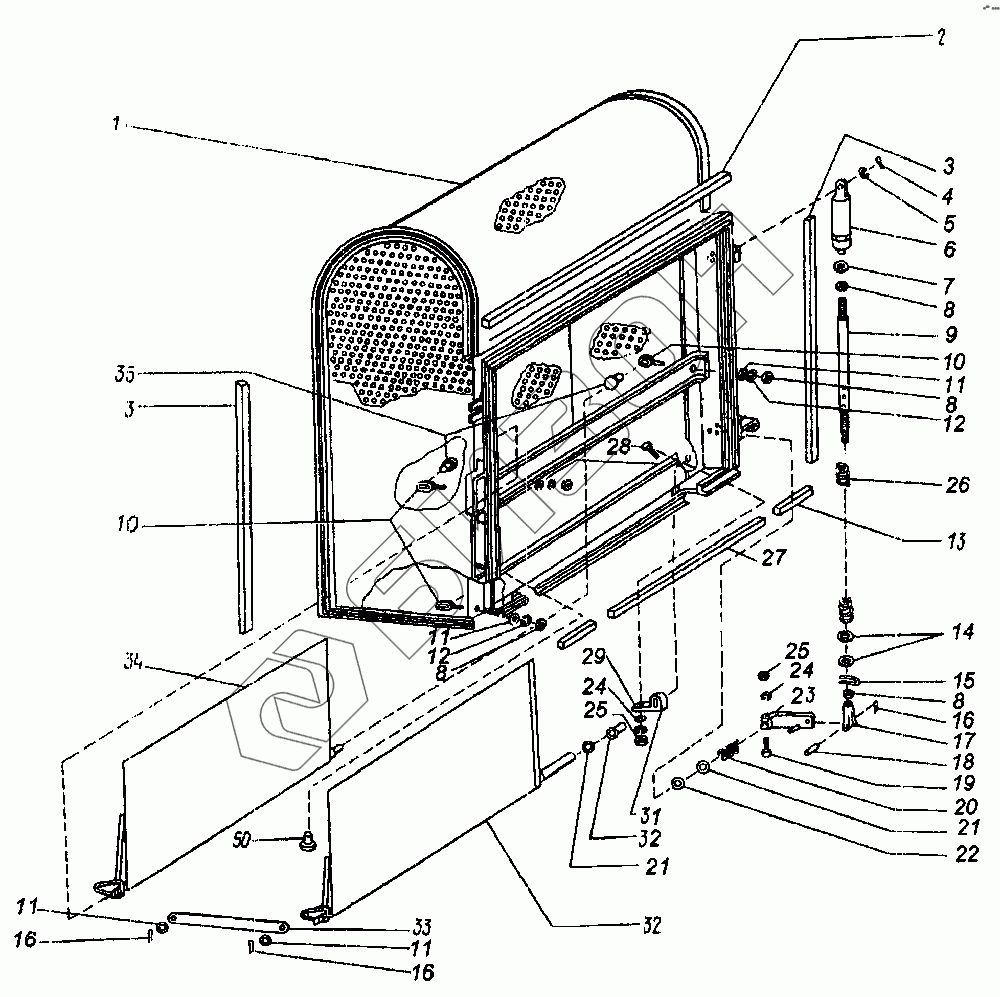

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Воздухозаборник вентилятора
1
2
3
3
4
5
6
7
8
8
8
8
9
10
10
11
11
11
11
12
12
13
14
15
16
16
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
31
32
32
33
34
35
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-3-10-1 | Воздухозаборник |
Загрузка ...
|
|
| 2 | 54-00298-06 | Уплотнитель |
Загрузка ...
|
|
| 3 | 54-00298-03 | Уплотнитель |
Загрузка ...
|
|
| 4 | 3.2х20-397 | Шплинт |
Загрузка ...
|
|
| 5 | А12.04.20.019 | Шайба |
Загрузка ...
|
|
| 6 | ГА-66010А или ГА-6601 0Б или ЦП 20.63.03 | Гидроцилиндр воздухозаборника |
Загрузка ...
|
|
| 7 | ГА-66401А | Шайба |
Загрузка ...
|
|
| 8 | М10-5915 | Гайка |
Загрузка ...
|
|
| 9 | ГА-66603Б | Шток |
Загрузка ...
|
|
| 10 | 54-30080 | Опора |
Загрузка ...
|
|
| 11 | А10.02 | Шайба |
Загрузка ...
|
|
| 12 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 13 | КДМ 0-050 | Прокладка |
Загрузка ...
|
|
| 14 | 14х2-6958 | Шайба |
Загрузка ...
|
|
| 15 | 54-61977 | Шплинт |
Загрузка ...
|
|
| 16 | 2х12-397 | Шплинт |
Загрузка ...
|
|
| 17 | 54-30065А | Вилка |
Загрузка ...
|
|
| 18 | 6-8В.12х25.10 | Ось |
Загрузка ...
|
|
| 19 | 1М8х40-7796 | Болт |
Загрузка ...
|
|
| 20 | 54-61416А | Пружина |
Загрузка ...
|
|
| 21 | А16-11371 | Шайба |
Загрузка ...
|
|
| 22 | 54-00608 | Кольцо |
Загрузка ...
|
|
| 23 | 54-30081А | Рычаг |
Загрузка ...
|
|
| 24 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 25 | М8-5915 | Гайка |
Загрузка ...
|
|
| 26 | 236-6043А | Пружина |
Загрузка ...
|
|
| 27 | КДМ 0276-0ЗА | Прокладка |
Загрузка ...
|
|
| 28 | М8х20-7796 | Болт |
Загрузка ...
|
|
| 29 | А8-11371 | Шайба |
Загрузка ...
|
|
| 31 | 54-30082 | Кронштейн |
Загрузка ...
|
|
| 31 | 54-00607-01 | Втулка |
Загрузка ...
|
|
| 32 | 54-3-10-3 | Клапан нижний |
Загрузка ...
|
|
| 33 | 54-3-10-6А | Тяга |
Загрузка ...
|
|
| 34 | 54-3-10-4 | Клапан верхний |
Загрузка ...
|
|
| 35 | 54-00607 | Втулка |
Загрузка ...
|
|
| 50 | 54-00607 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
