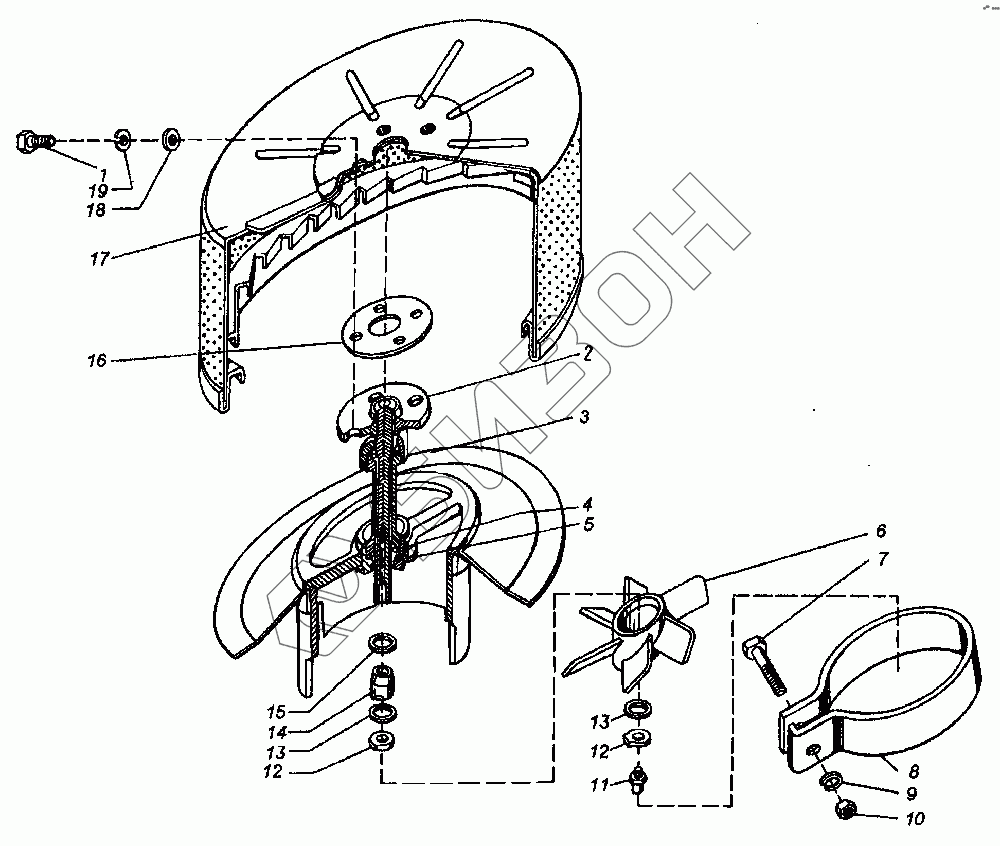

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Воздухозаборник вращающийся
72-12009.00
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 72-12009.00 | 72-12009.00 | Воздухозаборник |
Загрузка ...
|
|
| 1 | М8х12-7796 | Болт |
Загрузка ...
|
|
| 2 | 21-12С8 | Ось |
Загрузка ...
|
|
| 3 | 21-12С10 | Корпус |
Загрузка ...
|
|
| 4 | Н6-40-3722 | Шарик |
Загрузка ...
|
|
| 5 | СТ23- 15-2.5-288 | Кольцо |
Загрузка ...
|
|
| 6 | 21-1290 | Труба воздушная |
Загрузка ...
|
|
| 7 | М10х35-7796 | Болт |
Загрузка ...
|
|
| 8 | 72-122 00.00 | Хомут |
Загрузка ...
|
|
| 9 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 10 | М10-2524 | Гайка |
Загрузка ...
|
|
| 11 | 1.1.Ц6Хр | Масленка |
Загрузка ...
|
|
| 12 | 72-121.63.00 | Контргайка |
Загрузка ...
|
|
| 13 | 72-121.18.00 | Прокладка |
Загрузка ...
|
|
| 14 | 72-121.21.00 | Корпус |
Загрузка ...
|
|
| 15 | 72-121.35.00 | Прокладка |
Загрузка ...
|
|
| 16 | 72-121.33.00 | Прокладка |
Загрузка ...
|
|
| 17 | 72-121.89.00 | Крышка |
Загрузка ...
|
|
| 18 | 8-11371 | Шайба |
Загрузка ...
|
|
| 19 | 8.65Г-6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
