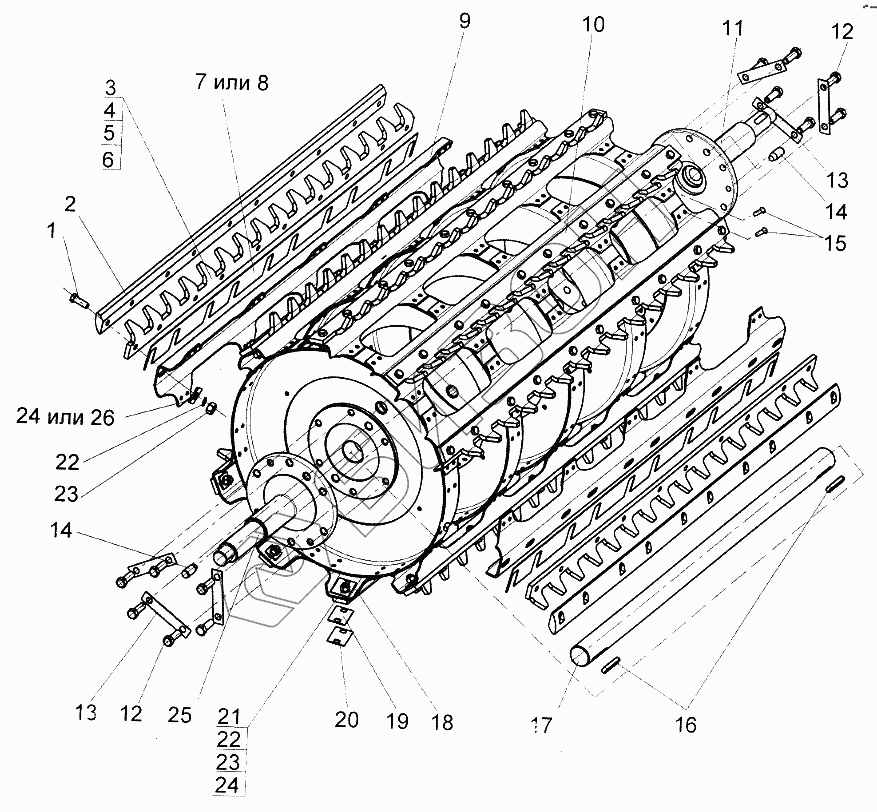

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Барабан молотильный
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12х50.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 2 | 12.22.17.01.403 | Планка обтекаемая |
Загрузка ...
|
|
| 3 | 12.22.17.01.404 | Планка |
Загрузка ...
|
|
| 4 | 12.22.17.01.404-01 | Планка |
Загрузка ...
|
|
| 5 | 12.22.17.01.404-02 | Планка |
Загрузка ...
|
|
| 6 | 12.22.17.01.404-03 | Планка |
Загрузка ...
|
|
| 7 | 40257 | Пластинка |
Загрузка ...
|
|
| 8 | 42065 | Прокладка |
Загрузка ...
|
|
| 9 | 40256A-01 | Подбичник |
Загрузка ...
|
|
| 10 | 960.22.08.10.000 Г | Остов барабана |
Загрузка ...
|
|
| 11 | 960.22.08.00.604 Д | Цапфа правая |
Загрузка ...
|
|
| 12 | M12x1,5-6gx40.109.40X.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | МВГ-12.02.504 | Пластина стопорная |
Загрузка ...
|
|
| 14 | МВГ-12.00.601 | Штифт |
Загрузка ...
|
|
| 15 | 8x22.01 ГОСТ 10299-80 | Заклепка |
Загрузка ...
|
|
| 16 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 17 | 960.22.08.00.608Б | Вал |
Загрузка ...
|
|
| 18 | 41998 | Пластина балансировочная |
Загрузка ...
|
|
| 19 | 41999 | Пластина балансировочная |
Загрузка ...
|
|
| 20 | 42000 | Пластина балансировочная |
Загрузка ...
|
|
| 21 | M12x35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 22 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | M12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | 44-50243 | Шайба |
Загрузка ...
|
|
| 25 | 960.22.08.00.603 Г | Цапфа левая |
Загрузка ...
|
|
| 26 | A.12.02.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
