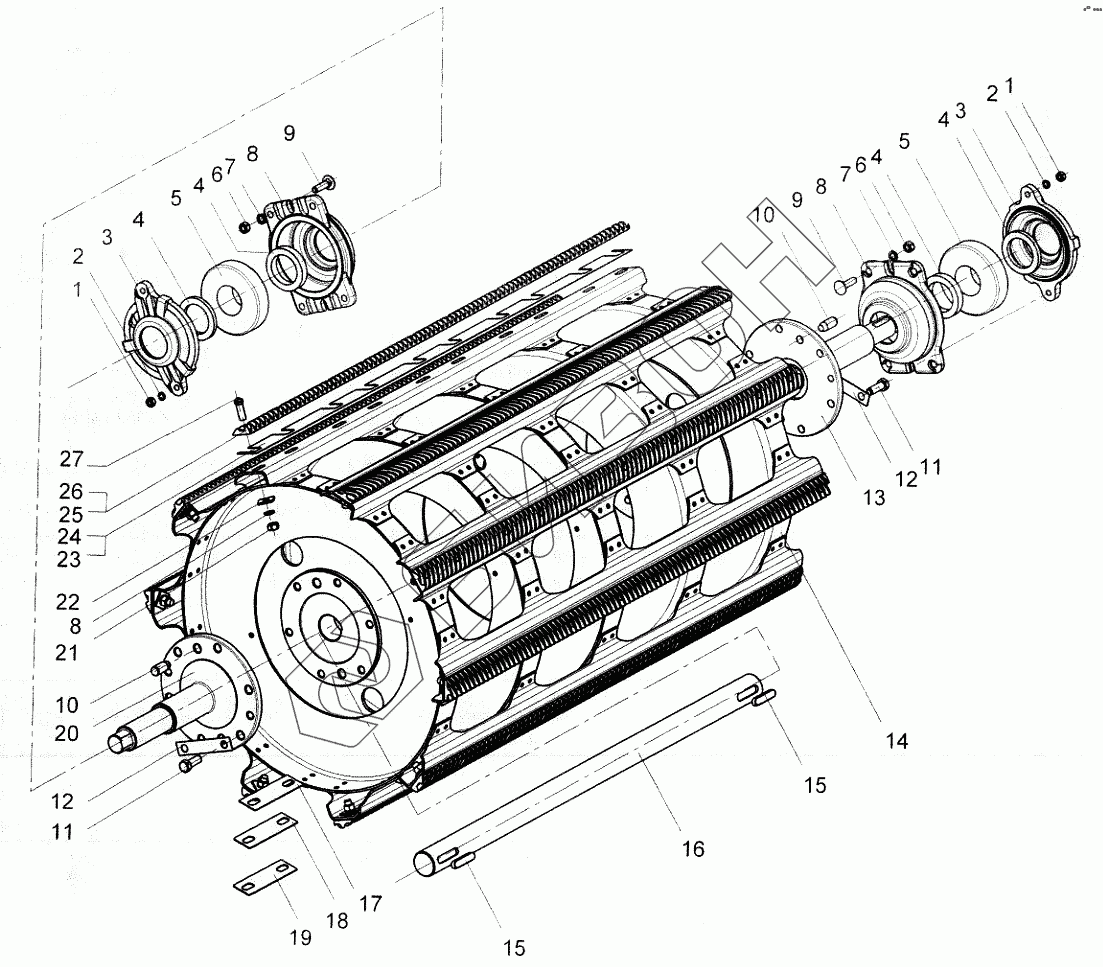

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Барабан молотильный
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10.65Г-6402-70 | Шайба |
Загрузка ...
|
|
| 3 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 4 | 1.2-60x85 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 5 | 11312 ГОСТ 28428-90 | Подшипник |
Загрузка ...
|
|
| 6 | М12 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | 12.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | 44Б-10089 | Корпус подшипника (47855110066) |
Загрузка ...
|
|
| 9 | M12x40 ГОСТ 7802-70 | Болт |
Загрузка ...
|
|
| 10 | МВГ-12.00.601 | Штифт |
Загрузка ...
|
|
| 11 | М14x40 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | МВГ-12.02.504 | Пластина стопорная |
Загрузка ...
|
|
| 13 | 960.22.08.00.604 Д | Цапфа правая |
Загрузка ...
|
|
| 14 | 960.22.08.10.000 Г-01 | Остов барабана |
Загрузка ...
|
|
| 15 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 16 | 960.22.08.00.608 Б | Вал |
Загрузка ...
|
|
| 17 | 41998 | Пластина балансировочная |
Загрузка ...
|
|
| 18 | 41999 | Пластина балансировочная |
Загрузка ...
|
|
| 19 | 42000 | Пластина балансировочная |
Загрузка ...
|
|
| 20 | 960.22.08.00.603 Г | Цапфа левая |
Загрузка ...
|
|
| 21 | М12х1.25.5.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 44-50243 | Шайба |
Загрузка ...
|
|
| 23 | 40257 | Пластинка |
Загрузка ...
|
|
| 24 | 42065 | Прокладка |
Загрузка ...
|
|
| 25 | 70045 А | Бич |
Загрузка ...
|
|
| 26 | 70046 А | Бич |
Загрузка ...
|
|
| 27 | 61382 | Болт специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
