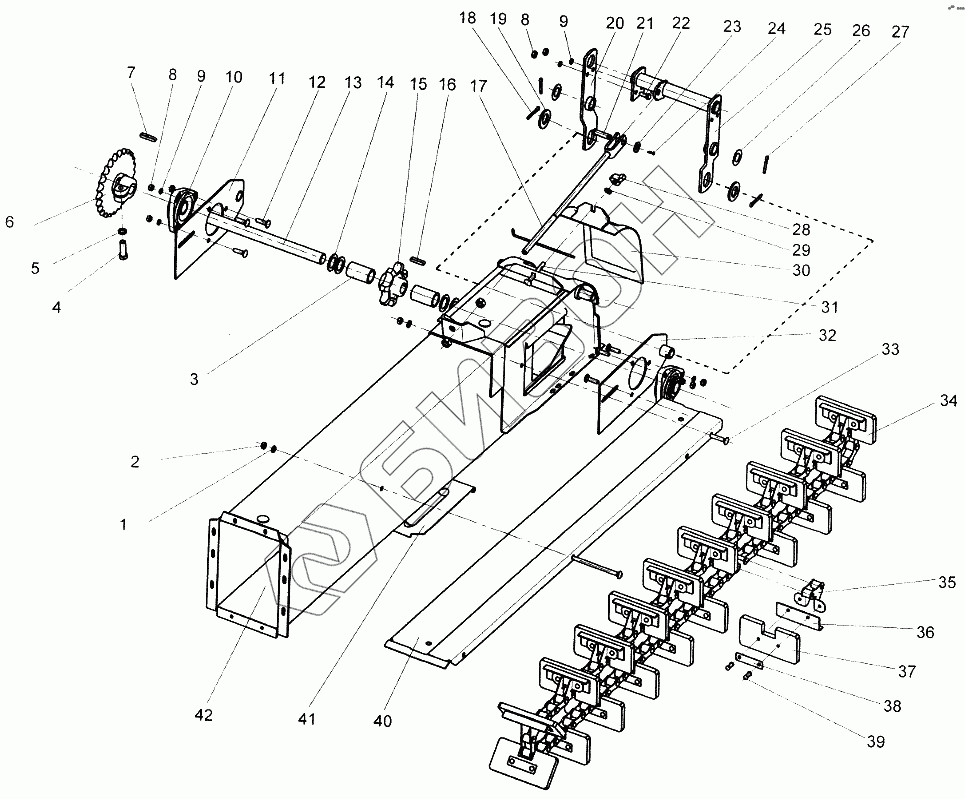

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Элеватор колосовой
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | A.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 2 | M8-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | КДМ 8235 A | Труба распорная |
Загрузка ...
|
|
| 4 | M12-6gx35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 5 | 12.65Г.019 ГОСТ 6402-80 | Шайба |
Загрузка ...
|
|
| 6 | 12.21.00.05.000-01 | Звездочка |
Загрузка ...
|
|
| 7 | 8x7x40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 8 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 8.65Г.019 ГОСТ 6402-80 | Шайба |
Загрузка ...
|
|
| 10 | КДМ 2-300 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 12.21.10.02.050 | Планка натяжная |
Загрузка ...
|
|
| 12 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | 12.21.10.02.602А | Вал |
Загрузка ...
|
|
| 14 | 50292 | Шайба |
Загрузка ...
|
|
| 15 | КДМ 3048 | Звездочка |
Загрузка ...
|
|
| 16 | 8x7x36 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 17 | 12.21.10.02.070 | Тяга |
Загрузка ...
|
|
| 18 | 5,0x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | А.20х0,5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 12.21.10.02.080 | Кронштейн |
Загрузка ...
|
|
| 21 | 6-12В12х32.10Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 22 | M8-6gx20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 23 | А.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | 3,2x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | 12.21.10.02.040 | Рычаг |
Загрузка ...
|
|
| 26 | А.24х3,9.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 5,0x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | КДМ 0-230 А-01 | Гайка барашек |
Загрузка ...
|
|
| 29 | А.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | КДМ 2-23-7 А | Крышка верхняя |
Загрузка ...
|
|
| 31 | М8х70.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 32 | 12.21.10.02,050-01 | Планка натяжная |
Загрузка ...
|
|
| 33 | М8х190.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 34 | КДМ 2-23-5 Г | Транспортер цепной |
Загрузка ...
|
|
| 35 | Н.120.01.020 | Звено специальное |
Загрузка ...
|
|
| 36 | 12.00.22.03.423 | Жесткость |
Загрузка ...
|
|
| 37 | 12.00.22.03.042 | Скребок |
Загрузка ...
|
|
| 38 | Н.107.018-04 | Заклепка |
Загрузка ...
|
|
| 39 | Н.107.018-04 | Заклепка |
Загрузка ...
|
|
| 40 | 12.21.10.02.020 | Доска промежуточная |
Загрузка ...
|
|
| 41 | 40327 А | Заслонка |
Загрузка ...
|
|
| 42 | 960.20.23.21.000Б-01 | Кожух колосового элеватора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
