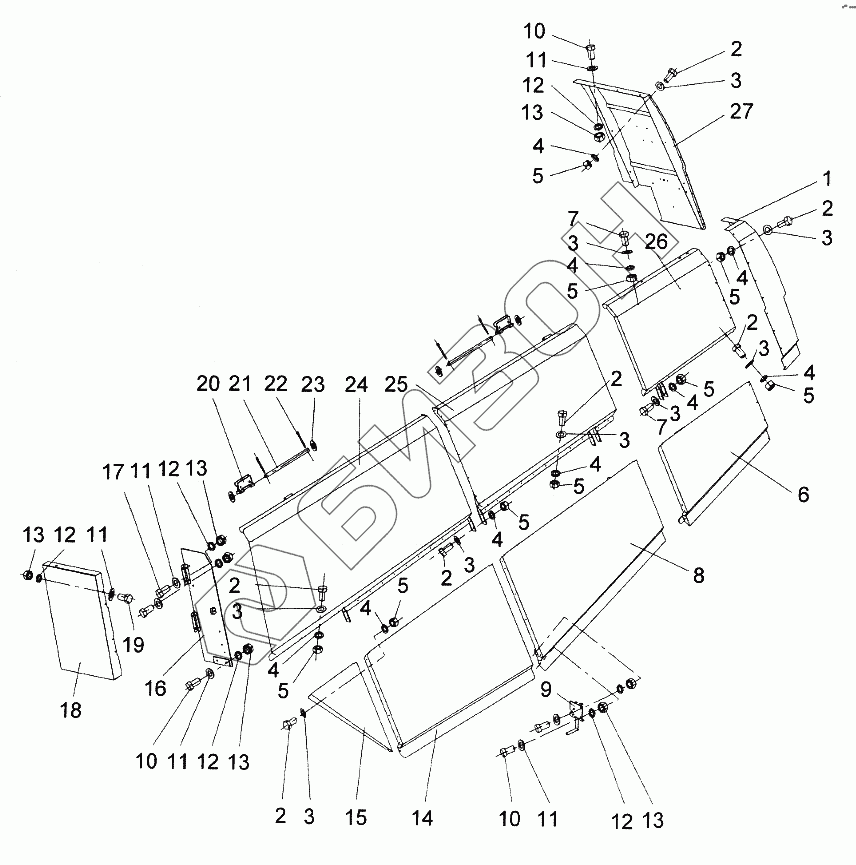

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Капотировка левой стороны
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.20.19.00.000 A-01 | Угол |
Загрузка ...
|
|
| 2 | M6-6gx16.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | А6.1.4.019 ГОСТ 11371-84 | Шайба |
Загрузка ...
|
|
| 4 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | M6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 960.20.21.02.030 A | Борт |
Загрузка ...
|
|
| 7 | M6-6gx20.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 960.20.21.01.060 В | Борт |
Загрузка ...
|
|
| 9 | 960.20.28.00.000 A | Замок |
Загрузка ...
|
|
| 10 | M8-6gx20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 11 | A8.01.019 ГОСТ 11371-84 | Шайба |
Загрузка ...
|
|
| 12 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | M8-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 960.20.21.01.050 В | Борт |
Загрузка ...
|
|
| 15 | 960.20.21.01.407 A | Вставка |
Загрузка ...
|
|
| 16 | 960.20.00.05.000 | Стенка передняя |
Загрузка ...
|
|
| 17 | M8-6gx30.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 18 | 960.20.05.00.000 A | Дверь |
Загрузка ...
|
|
| 19 | M8-6gx20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 20 | 960.20.00.02.000 Б | Шарнир |
Загрузка ...
|
|
| 21 | 960.20.00.00.601 Б | Ось |
Загрузка ...
|
|
| 22 | 2x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 23 | A.8x01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | 960.20.21.01.010 В | Борт |
Загрузка ...
|
|
| 25 | 960.20.21.01.030 В | Борт |
Загрузка ...
|
|
| 26 | 960.20.21.02.010 A | Борт |
Загрузка ...
|
|
| 27 | 960.20.18.00,000 Б | Щиток задний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
