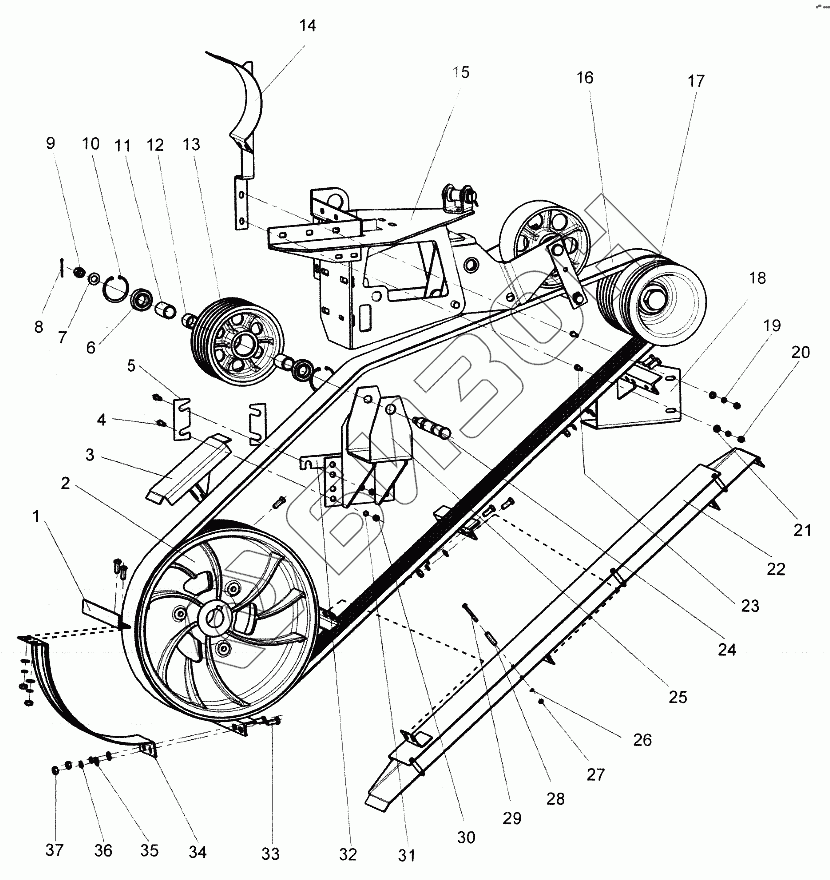

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Механизм включения и отключения молотилки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.20.30.00.725 A | Уголок |
Загрузка ...
|
|
| 2 | 970.22.80.00.102 A | Шкив |
Загрузка ...
|
|
| 3 | 960.20.30.80.000 | Успокоитель |
Загрузка ...
|
|
| 4 | M12-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 5 | 960.20.00.00.438 | Пластина |
Загрузка ...
|
|
| 6 | 180205C17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 7 | A.14.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 3,2x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 9 | M14-6H.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 10 | С52 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 11 | 54-80280-01 | Втулка |
Загрузка ...
|
|
| 12 | 54-80280-02 | Втулка |
Загрузка ...
|
|
| 13 | 960.20.30.20.101 | Ролик |
Загрузка ...
|
|
| 14 | 960.20.30.90.000 | Кожух |
Загрузка ...
|
|
| 15 | 960.20.30.10.000 Д | Механизм натяжения ремня |
Загрузка ...
|
|
| 16 | 5HB-3820La | Ремень |
Загрузка ...
|
|
| 17 | 960.30.00.00.128 А | Шкив |
Загрузка ...
|
|
| 18 | 960.20.30.50.000 В | Кронштейн |
Загрузка ...
|
|
| 19 | 8.65Г.01 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | А8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 960.20.30.30.000 Г | Лоток |
Загрузка ...
|
|
| 23 | M8-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 24 | 960.20.30.13.607A-01 | Ось |
Загрузка ...
|
|
| 25 | 960.20.30.21.000 Б | Кронштейн |
Загрузка ...
|
|
| 26 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | 960.20.30.00.820 | Втулка |
Загрузка ...
|
|
| 29 | M6-6gx50.66.019 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 30 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | 960.20.00.00.437 | Пластина |
Загрузка ...
|
|
| 33 | M10-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 34 | 960.20.30.40.000 А | Кожух |
Загрузка ...
|
|
| 35 | А10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 36 | 10.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 37 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
