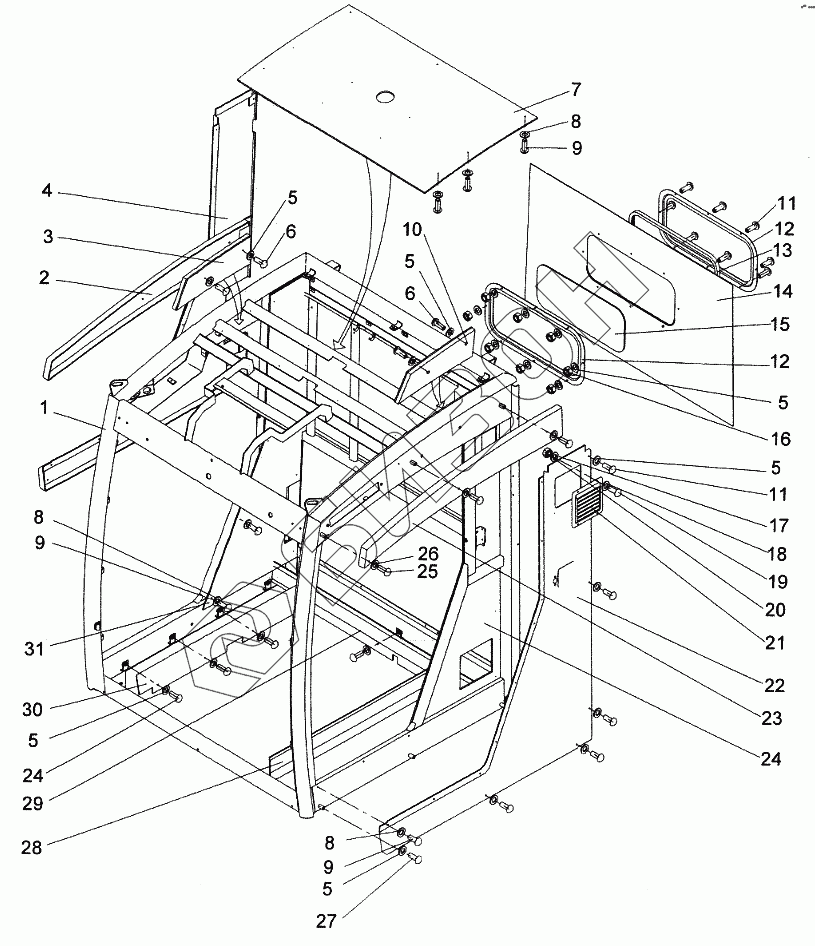

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Облицовка кабины
1
2
3
4
5
5
5
5
5
6
7
8
8
8
9
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960 15 01 00 000 A | Каркас |
Загрузка ...
|
|
| 2 | E 960 15 00 00 008 К | Панель верхняя |
Загрузка ...
|
|
| 3 | E 960 15 24 00 000 Л | Облицовка верхняя |
Загрузка ...
|
|
| 4 | 960 15 00 00 005 A | Панель правая |
Загрузка ...
|
|
| 5 | A.6x1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 6 | B.M6-6gx12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 7 | E 960 15 13 00 000 Л | Облицовка потолка |
Загрузка ...
|
|
| 8 | А.4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | 4,2x19 | Винт самонарезающий с полусферической головкой |
Загрузка ...
|
|
| 10 | Е 960 15 24 00 001Л | Облицовка верхняя |
Загрузка ...
|
|
| 11 | B.M6-6gx25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 12 | P 4605 ПМ | Обойма стекла |
Загрузка ...
|
|
| 13 | E 960 15 02 00 003 -02 | Уплотнитель |
Загрузка ...
|
|
| 14 | E 960 15 17 00 000A | Стенка верхняя |
Загрузка ...
|
|
| 15 | P 0032 A | Стекло |
Загрузка ...
|
|
| 16 | M6-6.H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | А.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 5.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | B.M5-6gx18.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 20 | M5-6.H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 21 | E 960 15 00 00 011 | Решётка |
Загрузка ...
|
|
| 22 | E 960 15 00 00 004 A | Панель левая |
Загрузка ...
|
|
| 23 | E 960 15 00 00 008 К | Панель верхняя |
Загрузка ...
|
|
| 24 | E 960 15 27 00 000 | Облицовка боковая левая |
Загрузка ...
|
|
| 25 | В.M6-6gx18.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 26 | A6x1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | B.M6-6gx12,48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 28 | E 960 15 23 00 000 | Облицовка боковая левая |
Загрузка ...
|
|
| 29 | E 960 15 26 00 000 | Облицовка тыльная нижняя |
Загрузка ...
|
|
| 30 | E 960 15 25 00 000 | Облицовка боковая правая |
Загрузка ...
|
|
| 31 | 960 15 28 00 000 | Облицовка боковая правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
