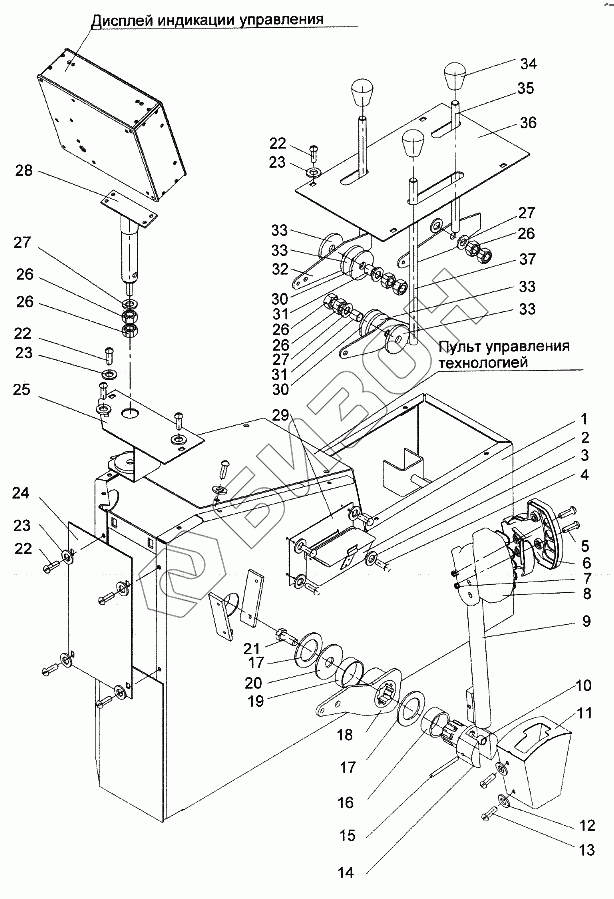

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Пульт управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
23
23
23
24
25
26
26
26
26
26
27
27
27
28
29
30
30
31
31
32
33
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.05.02.01.000Б | Каркас пульта |
Загрузка ...
|
|
| 2 | K15.00.00.410 | Пепельница |
Загрузка ...
|
|
| 3 | А3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 3x10.36 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 5 | B.M5-6gx25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 6 | 950.05.02.00.005 | Боковина левая |
Загрузка ...
|
|
| 7 | M5-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 8 | 950.05.02.00.006 | Боковина правая |
Загрузка ...
|
|
| 9 | 960.05.02.08.000 | Рычаг ГСТ |
Загрузка ...
|
|
| 10 | КДМ 6505 | Пружина |
Загрузка ...
|
|
| 11 | 960.05.02.09.000A | Корпус |
Загрузка ...
|
|
| 12 | А5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | B.M5-6gx14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 14 | P6129A-01 | Вал |
Загрузка ...
|
|
| 15 | КДМ 6505 | Пружина |
Загрузка ...
|
|
| 16 | КДМ 60065 | Пружина |
Загрузка ...
|
|
| 17 | КДМ 4986 | Накладка фрикционная |
Загрузка ...
|
|
| 18 | 960.05.02.07.000A | Рычаг |
Загрузка ...
|
|
| 19 | КДМ 0163 | Втулка |
Загрузка ...
|
|
| 20 | КДМ 41312 | Шайба |
Загрузка ...
|
|
| 21 | M8-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 22 | B.M6-6gx12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 23 | A.6x1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | 960.05.02.00.402Б | Крышка |
Загрузка ...
|
|
| 25 | 960.05.02.10.000 | Кронштейн |
Загрузка ...
|
|
| 26 | M12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | A12.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | 960.05.02.11.000 | Стойка |
Загрузка ...
|
|
| 29 | K15.00.00.408 | Кронштейн |
Загрузка ...
|
|
| 30 | КДМ4888 | Шайба |
Загрузка ...
|
|
| 31 | 60666 | Пружина |
Загрузка ...
|
|
| 32 | Р5-2-13 | Рычаг переключения диапазонов |
Загрузка ...
|
|
| 33 | Р0016А | Накладка фрикционная |
Загрузка ...
|
|
| 34 | КДМ0262А | Ручка |
Загрузка ...
|
|
| 35 | 950.05.02.14.000 | Рычаг глушения двигателя |
Загрузка ...
|
|
| 36 | 960.05.02.00.401А | Крышка |
Загрузка ...
|
|
| 37 | 960.05.02.02.000Б | Рычаг подачи топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
