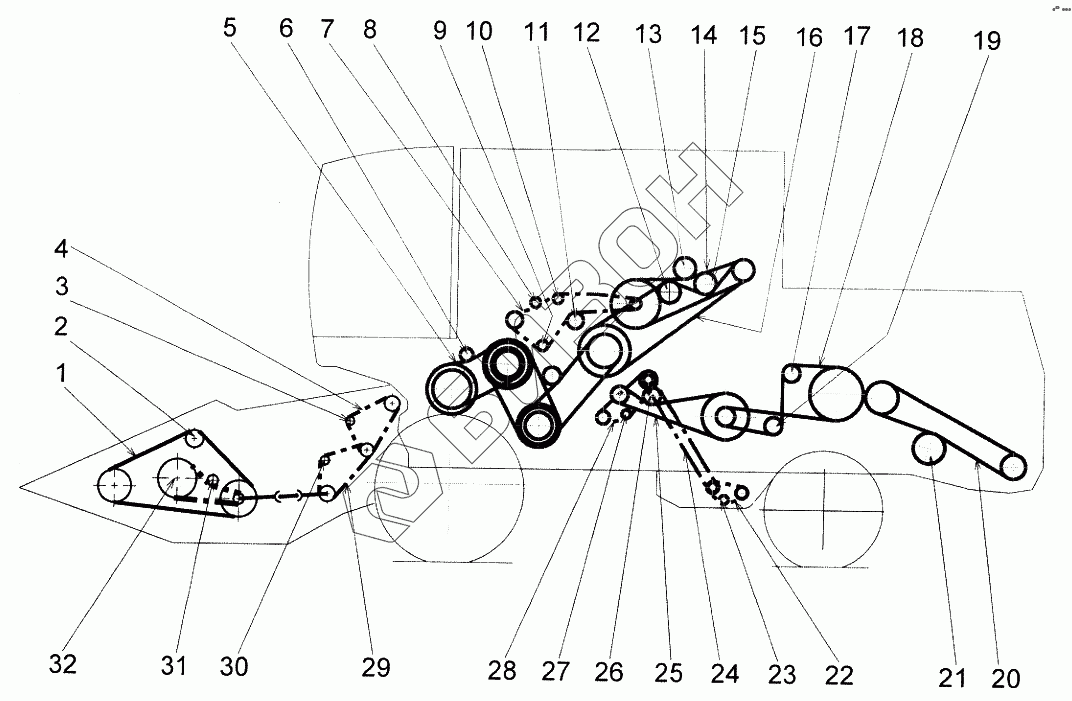

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Схема передачь левой стороны
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Ремень С(В) 2360 | Ремень С(В) 2360 |
Загрузка ...
|
|
| 2 | ЖКН-5-2-99 | Шкив |
Загрузка ...
|
|
| 3 | ЖКН-5-6-7 | Звездочка натяжная |
Загрузка ...
|
|
| 4 | Цепь ПР-25.4-60, 87зв. | Цепь ПР-25.4-60, 87зв. |
Загрузка ...
|
|
| 5 | Ремень ЗНВ-2302 La | Ремень ЗНВ-2302 La |
Загрузка ...
|
|
| 6 | 960.22.42.00.000 | Устройство натяжное |
Загрузка ...
|
|
| 7 | Цепь ПР-19.05-31,8 | Цепь ПР-19.05-31,8 |
Загрузка ...
|
|
| 8 | 960.06.60.07.000A | Звездочка натяжная |
Загрузка ...
|
|
| 9 | 20050276 | Звездочка |
Загрузка ...
|
|
| 10 | КД 2-21-5 | Ролик натяжной |
Загрузка ...
|
|
| 11 | 960.06.60.02.000Б | Звездочка натяжная |
Загрузка ...
|
|
| 12 | Ролик | Ролик |
Загрузка ...
|
|
| 13 | 960.06.60.04.000Б | Шкив натяжной |
Загрузка ...
|
|
| 14 | Ремень ЗНВ-2907 La | Ремень ЗНВ-2907 La |
Загрузка ...
|
|
| 15 | 960.20.30.13.000Б | Ролик |
Загрузка ...
|
|
| 16 | Ремень 5НВ-3820 La | Ремень 5НВ-3820 La |
Загрузка ...
|
|
| 17 | КДМ 2-127А | Шкив натяжной |
Загрузка ...
|
|
| 18 | Ремень С(В)-3750 | Ремень С(В)-3750 |
Загрузка ...
|
|
| 19 | 34-2-43-1Б | Шкив натяжной |
Загрузка ...
|
|
| 20 | Ремень 2НВ-3820 La | Ремень 2НВ-3820 La |
Загрузка ...
|
|
| 21 | 960.27.16.00.000A | Шкив натяжной |
Загрузка ...
|
|
| 22 | Цепь ПР-19.05-31,8 | Цепь ПР-19.05-31,8 |
Загрузка ...
|
|
| 23 | КД 2-21-5 | Ролик натяжной |
Загрузка ...
|
|
| 24 | КДМ 2-23-5 Г | Транспортер цепной |
Загрузка ...
|
|
| 25 | Ремень С(В)-3000 | Ремень С(В)-3000 |
Загрузка ...
|
|
| 26 | 960.20.39.00.000 | Шкив натяжной |
Загрузка ...
|
|
| 27 | КД 2-21-5 | Ролик натяжной |
Загрузка ...
|
|
| 28 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 29 | Цепь ПР-25.4-60, 70зв. | Цепь ПР-25.4-60, 70зв. |
Загрузка ...
|
|
| 30 | ЖКН 5-6-7 | Звездочка натяжная |
Загрузка ...
|
|
| 31 | 54-1-2-30 | Звездочка обводная |
Загрузка ...
|
|
| 32 | 54-1-2-10 А | Устройство предохранительное |
Загрузка ...
|
