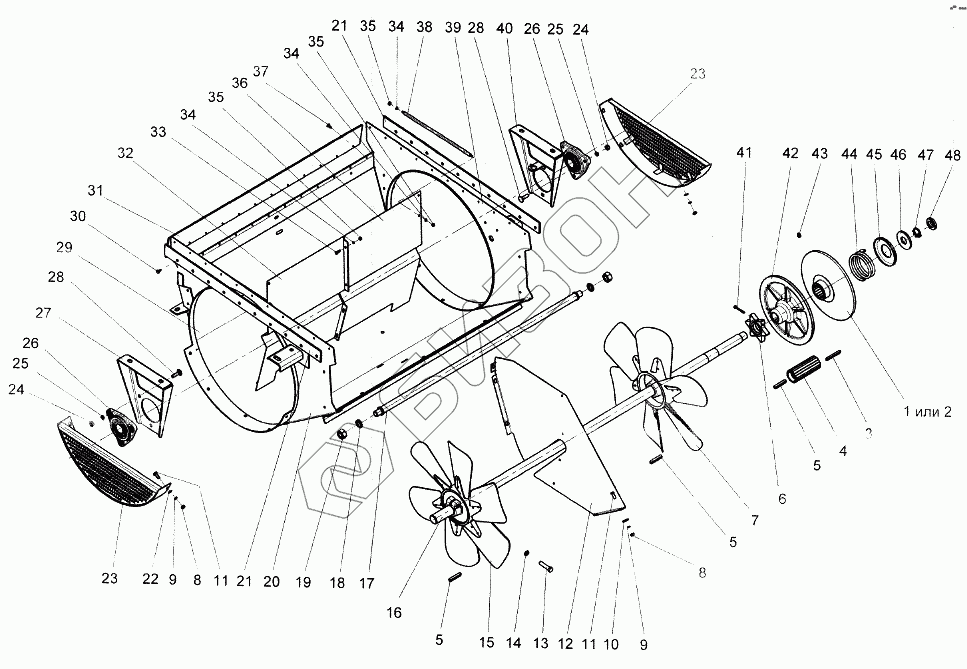

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Вентилятор
1
2
3
4
5
5
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.21.18.20.000 | Диск подвижный |
Загрузка ...
|
|
| 2 | 12.21.18.00.301В | Диск подвижный |
Загрузка ...
|
|
| 3 | 8x7x70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 4 | 960.18.00.00.606A | Ступица |
Загрузка ...
|
|
| 5 | 10x8x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 6 | |КДМ 1174-02 | Формиратор сигнала |
Загрузка ...
|
|
| 7 | 12Г.21.05.02.000 | Колесо рабочее правое (2555) |
Загрузка ...
|
|
| 8 | M8-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | A8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | M8-6gx20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 12 | 960.21.18.00.425Б | Щит |
Загрузка ...
|
|
| 13 | M12-6gx50.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 14 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | 12Г.21.05.01.000 | Колесо рабочее левое (2556) |
Загрузка ...
|
|
| 16 | 960.21.18.00.607В | Вал |
Загрузка ...
|
|
| 17 | КДМ 2-18-8А | Распорка |
Загрузка ...
|
|
| 18 | 20.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М20х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 960.21.18.01.010-01 | Боковина левая |
Загрузка ...
|
|
| 21 | 12Г.21.05.03.005 | Уплотнитель |
Загрузка ...
|
|
| 22 | А8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 12Г.21.05.00.010А | Кожух защитный |
Загрузка ...
|
|
| 24 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 10.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | КДМ 2-300-02 | Подшипник |
Загрузка ...
|
|
| 27 | 12.21.05.00.413 | Подвеска (2553) |
Загрузка ...
|
|
| 28 | M10x35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 29 | 960.21.18.01.000Б | Кожух вентилятора |
Загрузка ...
|
|
| 30 | 140-5x14.01.10кп ОСТ 23.2.437-77 | Заклепка |
Загрузка ...
|
|
| 31 | 12Г.21.05.03.004 | Уплотнение |
Загрузка ...
|
|
| 32 | 12.21.05.03.414A | Перегородка левая |
Загрузка ...
|
|
| 33 | M6-6gx16.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 34 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 35 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 36 | 12.21.05.03.415А | Перегородка правая |
Загрузка ...
|
|
| 37 | 140-5x16.01.10кп ОСТ 23.2.437-77 | Заклепка |
Загрузка ...
|
|
| 38 | КДМ 6303А-01 | Растяжка |
Загрузка ...
|
|
| 39 | 960.21.18.01.010 | Боковина правая |
Загрузка ...
|
|
| 40 | 960.21.18.10.000А | Подвеска |
Загрузка ...
|
|
| 41 | M6-6gx45.66.019 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 42 | 12.21.18.00.101Г | Диск неподвижный |
Загрузка ...
|
|
| 43 | 1,3Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 44 | 12.21.18.00.605А | Пружина |
Загрузка ...
|
|
| 45 | 12.01.01.19.407 | Обойма |
Загрузка ...
|
|
| 46 | КДМ 4695 | Шайба |
Загрузка ...
|
|
| 47 | Н27.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 48 | М27х1,5-6Н.6.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
