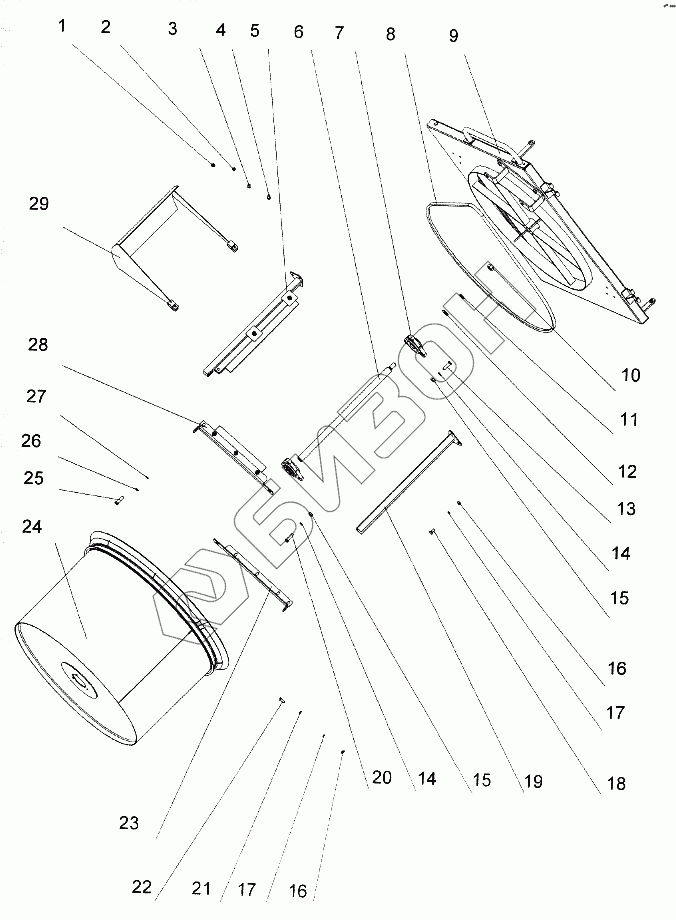

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Воздухозаборник в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | А6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М6-6gх40.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 950.30.10.06.000A | Щетка в сборе |
Загрузка ...
|
|
| 6 | 950.30.10.00.605A | Ось |
Загрузка ...
|
|
| 7 | КДМ 2-300 | Корпус подшипника |
Загрузка ...
|
|
| 8 | A-2500 ГОСТ 1284.1-89 | Ремень |
Загрузка ...
|
|
| 9 | 960.30.50.02.000A | Основание в сборе |
Загрузка ...
|
|
| 10 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | А16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | М10-6gх35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 14 | 10.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М8-6gх20.66.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 19 | 950.30.10.03.000А-01 | Кронштейн |
Загрузка ...
|
|
| 20 | М10-6gх30.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 21 | А8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | М8-6gх20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 23 | 950.30.10.04.429А | Кронштейн |
Загрузка ...
|
|
| 24 | 950.30.10.01.000А | Воздухозаборник |
Загрузка ...
|
|
| 25 | М12-6gх35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 26 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | А12.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | 950.30.10.04.000А | Щетка в сборе |
Загрузка ...
|
|
| 29 | 950.30.10.05.000 | Отсекатель потока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
