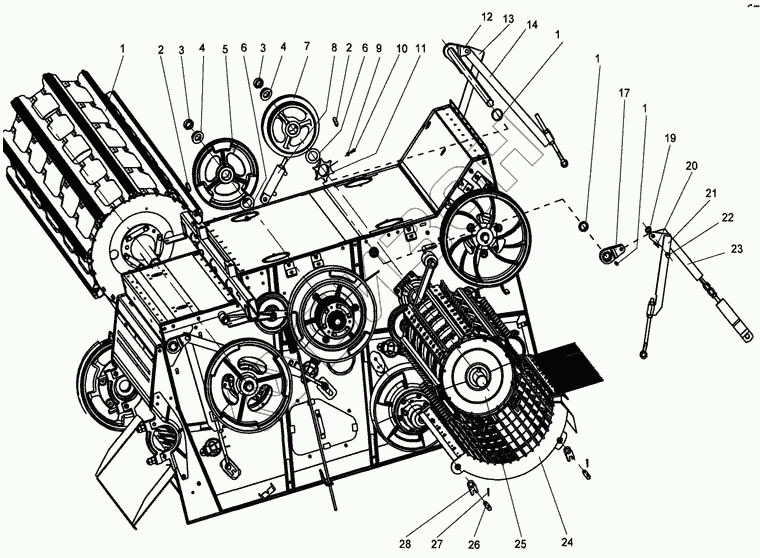

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Аппарат молотильный
/54.gif)
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.22.08.00.000Г-01 | Барабан молотильный |
Загрузка ...
|
|
| 2 | 14x9x63 | Шпонка |
Загрузка ...
|
|
| 3 | КДМ8065 | Гайка |
Загрузка ...
|
|
| 4 | КДМ2-191 | Шайба |
Загрузка ...
|
|
| 5 | 960.22.00.00.121 | Шкив |
Загрузка ...
|
|
| 6 | КДМ4017 | Шайба |
Загрузка ...
|
|
| 7 | 960.22.00.00.119 | Шкив |
Загрузка ...
|
|
| 8 | ЕДЦГ037.000-07А | Гидроцилиндр |
Загрузка ...
|
|
| 9 | М6.6.019 | Гайка |
Загрузка ...
|
|
| 10 | M6-6gx45.66.019 | Болт |
Загрузка ...
|
|
| 11 | КДМ1174А | Формиратор сигнала |
Загрузка ...
|
|
| 12 | 960.22.23.00.000А | Вал торсиона |
Загрузка ...
|
|
| 13 | 960.22.33.00.000 | Тяга передняя |
Загрузка ...
|
|
| 14 | 960.22.29.00.000-01 | Тяга задняя |
Загрузка ...
|
|
| 15 | КДМ8096 | Шайба |
Загрузка ...
|
|
| 16 | КДМ8242 | Втулка |
Загрузка ...
|
|
| 17 | 960.22.31.00.000 | Рычаг |
Загрузка ...
|
|
| 18 | 54-61809 | Шпонка |
Загрузка ...
|
|
| 19 | А.16.02.019 | Шайба |
Загрузка ...
|
|
| 20 | 4x22.019 | Шплинт |
Загрузка ...
|
|
| 21 | 960.22.36.00.000 | Тяга передняя |
Загрузка ...
|
|
| 22 | 6-16b12x50.10.Ц9 | Ось |
Загрузка ...
|
|
| 23 | 960.22.29.00.000 | Тяга задняя |
Загрузка ...
|
|
| 24 | 960.22.25.00.000 | Подбарабанье второго барабана |
Загрузка ...
|
|
| 25 | 960.22.17.00.000А | Барабан второй |
Загрузка ...
|
|
| 26 | КДМ6059А | Палец |
Загрузка ...
|
|
| 27 | 4x25.019 | Шплинт |
Загрузка ...
|
|
| 28 | 12.22.00.00.405 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
