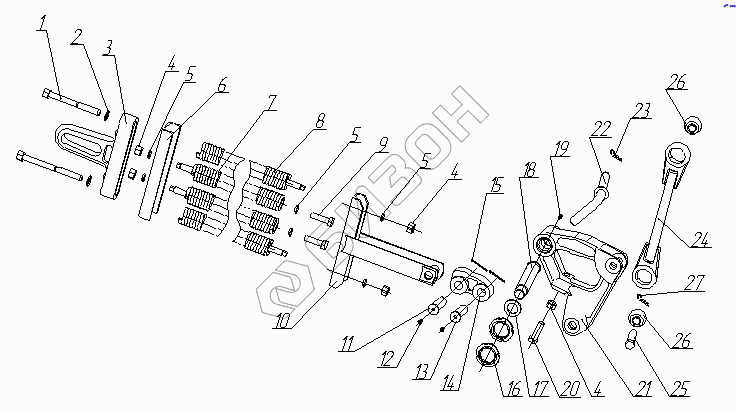

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Блок уравновешивания левый
/24.gif)
1
2
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН5-2-66 | Болт регулировочный |
Загрузка ...
|
|
| 2 | С.16х2,5.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 12.01.01.10.203 | Подвеска |
Загрузка ...
|
|
| 3 | ЖКН2046 | Подвеска |
Загрузка ...
|
|
| 4 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | ЖКН4520 | Плита пружин |
Загрузка ...
|
|
| 6 | ЖКН4931 | Плита пружин |
Загрузка ...
|
|
| 7 | 56-1-4-21-1 | Пружина сдвоенная |
Загрузка ...
|
|
| 7 | 54-1-4-6-3 | Пружина с пробками |
Загрузка ...
|
|
| 8 | 56-1-4-21-2 | Пружина сдвоенная |
Загрузка ...
|
|
| 8 | 56-1-4-21-1 | Пружина сдвоенная |
Загрузка ...
|
|
| 9 | М16-6gх55.66.019 | Болт |
Загрузка ...
|
|
| 9 | М16-6gх55.66.019 | Болт |
Загрузка ...
|
|
| 10 | ЖКН5-2-19-1Ш | Скоба |
Загрузка ...
|
|
| 10 | ЖКН5-2-70-1 | Скоба |
Загрузка ...
|
|
| 11 | ЖКН6212 | Палец |
Загрузка ...
|
|
| 12 | 1,3Ц6Хр | Масленка |
Загрузка ...
|
|
| 13 | ЖКН6212-01 | Палец |
Загрузка ...
|
|
| 14 | ЖКН2040 | Звено |
Загрузка ...
|
|
| 15 | 5х3,2.019 | Шплинт |
Загрузка ...
|
|
| 16 | М30х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | А30х3.01.019 | Шайба |
Загрузка ...
|
|
| 18 | ЖКН6277 | Цапфа |
Загрузка ...
|
|
| 19 | 2,3Ц6Хр | Масленка |
Загрузка ...
|
|
| 20 | ЖКН6217 | Болт |
Загрузка ...
|
|
| 21 | ЖКН6-2-80-1 | Рычаг с подшипниками |
Загрузка ...
|
|
| 22 | ЖКН5-2-21Ш | Фиксатор |
Загрузка ...
|
|
| 23 | 54-61967 | Шплинт |
Загрузка ...
|
|
| 24 | ЖКН5-38 | Подвеска |
Загрузка ...
|
|
| 25 | ЖКН6082 | Палец |
Загрузка ...
|
|
| 26 | 12.01.01.00.637 | Кольцо сферическое |
Загрузка ...
|
|
| 27 | ЖКН6095-01 | Шплинт пружинный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
