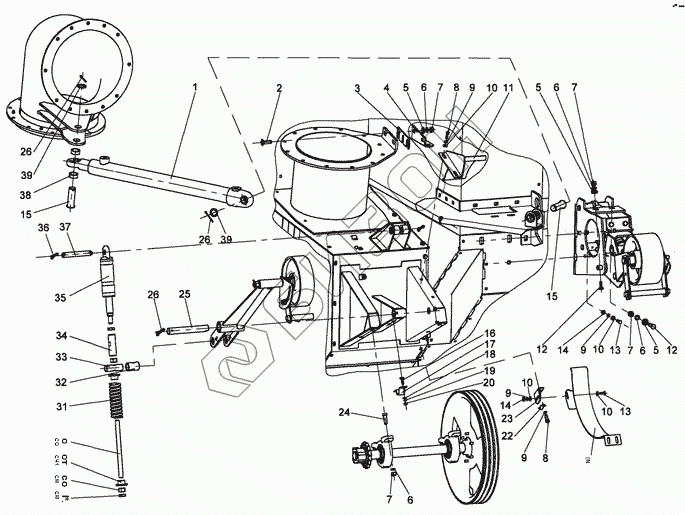

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Бункер (вид сзади)
/89.gif)
1
2
3
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЦП50.25.550.01.10 | Гидроцилиндр выгрузного шнека |
Загрузка ...
|
|
| 2 | М12х40.46.019 | Болт |
Загрузка ...
|
|
| 3 | Р40273 | Пластина |
Загрузка ...
|
|
| 4 | 960.06.00.00.402 | Кронштейн |
Загрузка ...
|
|
| 5 | А.12.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 11 | 960.06.14.00.000А | Успокоитель |
Загрузка ...
|
|
| 12 | М12х25.46.019 | Болт |
Загрузка ...
|
|
| 13 | М8х25.46.019 | Болт |
Загрузка ...
|
|
| 14 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 54-61117-01 | Палец |
Загрузка ...
|
|
| 16 | М6х20.46.019 | Болт |
Загрузка ...
|
|
| 17 | КДМ41358 | Скоба |
Загрузка ...
|
|
| 18 | А6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 19 | А6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 20 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 960.06.15.00.000А | Успокоитель |
Загрузка ...
|
|
| 22 | КДМ41248 | Скоба |
Загрузка ...
|
|
| 23 | 960.06.00.00.406 | Кронштейн |
Загрузка ...
|
|
| 24 | М12х35.46.019 | Болт |
Загрузка ...
|
|
| 25 | Р6104Б-02 | Ось |
Загрузка ...
|
|
| 26 | 4x45.019 | Шплинт |
Загрузка ...
|
|
| 27 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 334.65.00.00.601 | Втулка |
Загрузка ...
|
|
| 30 | 334.65.00.00.604 | Стержень |
Загрузка ...
|
|
| 31 | КДМ6155 | Пружина |
Загрузка ...
|
|
| 32 | 334.65.00.00.801 | Втулка |
Загрузка ...
|
|
| 33 | 334.65.00.00.602 | Ось |
Загрузка ...
|
|
| 34 | 334.65.30.00.601 | Втулка |
Загрузка ...
|
|
| 35 | Ц40.25.63.02.6 | Гидроцилиндр |
Загрузка ...
|
|
| 36 | 4x25.019 | Шплинт |
Загрузка ...
|
|
| 37 | КДМ60060 | Ось |
Загрузка ...
|
|
| 38 | КДМ80107 | Втулка |
Загрузка ...
|
|
| 39 | 41046 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
