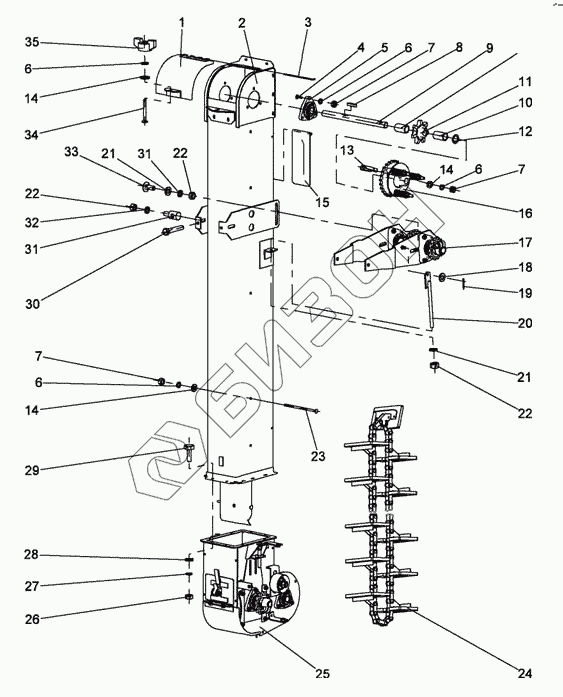

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Элеватор зерновой
/113.gif)
1
2
3
4
5
6
6
6
6
7
7
7
8
9
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Н.027.103 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 1680205К7С17 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 1 | 960.20.22.16.000 | Крышка верхняя |
Загрузка ...
|
|
| 2 | 960.20.22.11.010Ж | Кожух элеватора |
Загрузка ...
|
|
| 3 | 44-60424 | Ось петли |
Загрузка ...
|
|
| 4 | М8х30.46.019 | Болт |
Загрузка ...
|
|
| 5 | КДМ2-300 | Подшипник |
Загрузка ...
|
|
| 6 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 8x7x36 | Шпонка |
Загрузка ...
|
|
| 9 | 960.20.22.00.675 | Вал |
Загрузка ...
|
|
| 10 | КДМ8235А | Труба распорная |
Загрузка ...
|
|
| 11 | КДМ3048 | Звездочка |
Загрузка ...
|
|
| 12 | 50292 | Шайба |
Загрузка ...
|
|
| 13 | 60994Б | Клин |
Загрузка ...
|
|
| 14 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 40327А | Заслонка |
Загрузка ...
|
|
| 16 | 960.06.03.50.000А | Механизм предохранительный |
Загрузка ...
|
|
| 17 | 960.06.03.20.000А | Контрпривод элеватора |
Загрузка ...
|
|
| 18 | А.10.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 2x20.019 | Шплинт |
Загрузка ...
|
|
| 20 | КДМ2-22-5 | Тяга |
Загрузка ...
|
|
| 21 | А.12.04.20.019 | Шайба |
Загрузка ...
|
|
| 22 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | М8х180.46.019 | Болт |
Загрузка ...
|
|
| 24 | КДМ2-22-65-01 | Транспортер цепной |
Загрузка ...
|
|
| 25 | 960.20.22.12.000Ж | Головка нижняя в сборе |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 28 | А.6.01.019 | Шайба |
Загрузка ...
|
|
| 29 | M6-6gx20.66.019 | Болт |
Загрузка ...
|
|
| 30 | 61175 | Болт |
Загрузка ...
|
|
| 31 | КДМ6083 | Ось |
Загрузка ...
|
|
| 32 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 33 | М12х30.46.019 | Болт |
Загрузка ...
|
|
| 34 | М8х70.46.019 | Болт |
Загрузка ...
|
|
| 35 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
