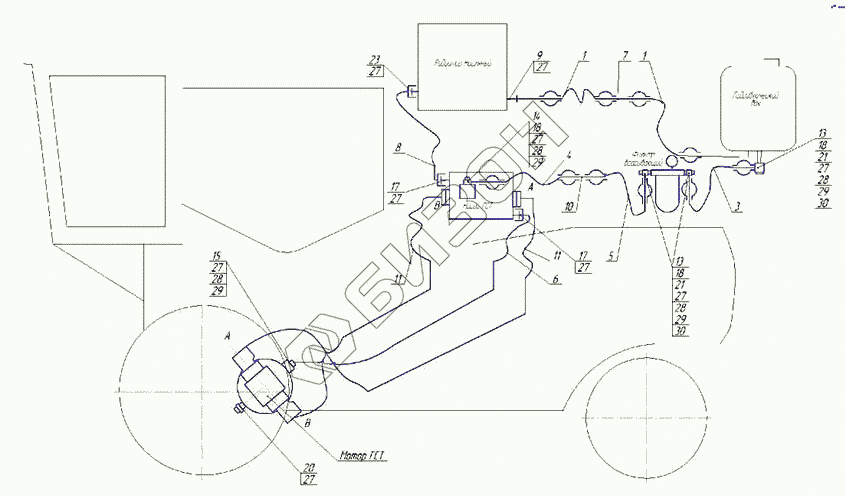

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Гидросистема привода хода
/179.gif)
1
1
3
4
5
6
7
8
9
10
11
11
13
13
14
15
17
17
18
18
18
20
21
21
23
27
27
27
27
27
27
27
27
27
28
28
28
28
29
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р9-73-02 | Рукав в сборе |
Загрузка ...
|
|
| 3 | Р9-71-01 | Рукав в сборе |
Загрузка ...
|
|
| 4 | Р9-71-04 | Рукав в сборе |
Загрузка ...
|
|
| 5 | Р9-71-05 | Рукав в сборе |
Загрузка ...
|
|
| 6 | 960.05.22.450-270-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 960.90.00.00.859А | Трубопровод |
Загрузка ...
|
|
| 8 | 960.05.04.280-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 950.90.00.00.609 | Переходник |
Загрузка ...
|
|
| 10 | 960.90.00.00.829 | Трубопровод |
Загрузка ...
|
|
| 11 | 960.07.15.460-180-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | ГСТ6108Б | Болт |
Загрузка ...
|
|
| 14 | ГСТ6031Г-01 | Болт |
Загрузка ...
|
|
| 15 | 12.90.00.00.601 | Болт поворотного угольника |
Загрузка ...
|
|
| 17 | ГСТ6012Б | Штуцер |
Загрузка ...
|
|
| 18 | 960.90.02.00.000 | Угольник |
Загрузка ...
|
|
| 20 | Р90-7 | Переходник заправочный |
Загрузка ...
|
|
| 21 | ГСТ6026Б-02 | Штуцер |
Загрузка ...
|
|
| 23 | 950.90.00.00.608 | Штуцер |
Загрузка ...
|
|
| 27 | 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 28 | ГСТ0011А | Шайба |
Загрузка ...
|
|
| 29 | 028-033-30-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | 00194 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
