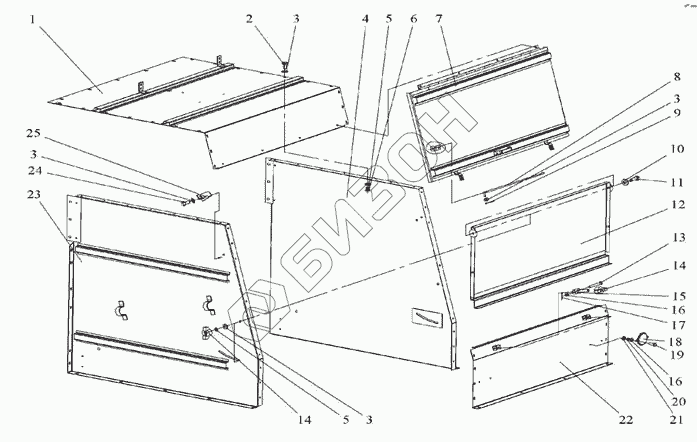

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Капот
/122.gif)
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12.27.02.07.000А-02 | Крыша |
Загрузка ...
|
|
| 2 | M8-6gx16.66.019 | Болт |
Загрузка ...
|
|
| 3 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 12.27.02.05.000 | Боковина правая |
Загрузка ...
|
|
| 5 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 12.27.02.02.000 | Крышка |
Загрузка ...
|
|
| 8 | КДМ6910 | Тяга |
Загрузка ...
|
|
| 9 | 2x20.019 | Шплинт |
Загрузка ...
|
|
| 10 | А10.01.019 | Шайба |
Загрузка ...
|
|
| 11 | М8х25.46.019 | Болт |
Загрузка ...
|
|
| 12 | 12.27.02.04.000А | Щиток |
Загрузка ...
|
|
| 13 | 6-6Ы2х50.10.Ц.9 | Ось |
Загрузка ...
|
|
| 14 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 15 | 12.27.02.03.000А | Винт |
Загрузка ...
|
|
| 16 | А6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 17 | 1,6x20.019 | Шплинт |
Загрузка ...
|
|
| 18 | ФП-310Е-01 | Световозвращатель |
Загрузка ...
|
|
| 19 | M6-6gx20.66.019 | Болт |
Загрузка ...
|
|
| 20 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 21 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 12.27.02.06.000 | Стенка задняя |
Загрузка ...
|
|
| 23 | 12.27.02.01.000В | Боковина левая |
Загрузка ...
|
|
| 24 | M8-6gx25.66.019 | Болт |
Загрузка ...
|
|
| 25 | КДМ5332 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
