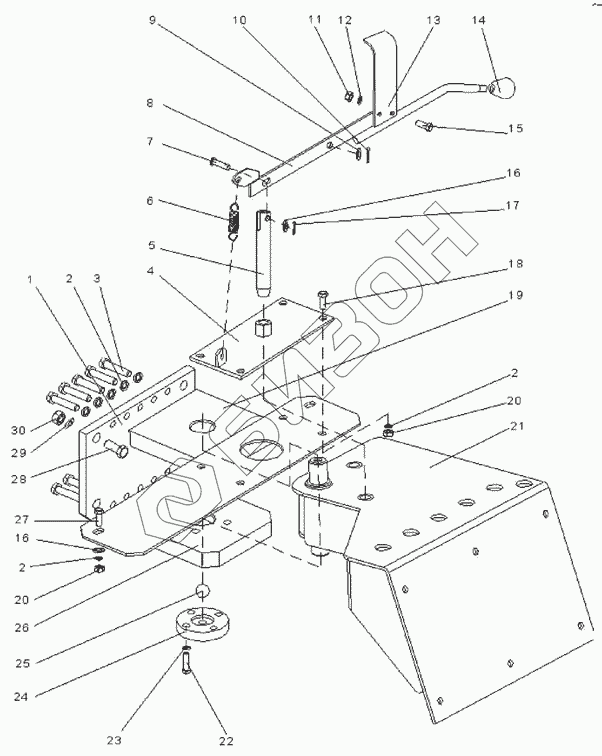

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Механизм поворота лестницы
/165.gif)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.10.25.01.411А | Плита |
Загрузка ...
|
|
| 2 | 8-6402 | Шайба |
Загрузка ...
|
|
| 3 | М8х40-7796-70 | Болт |
Загрузка ...
|
|
| 4 | 960.10.30.01.000Б | Опора |
Загрузка ...
|
|
| 5 | 960.10.00.00.608В | Ось |
Загрузка ...
|
|
| 6 | 44-60269А | Пружина |
Загрузка ...
|
|
| 7 | 8x30-9650-80 | Ось |
Загрузка ...
|
|
| 8 | 960.10.29.01.000 | Рычаг |
Загрузка ...
|
|
| 9 | 10-11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 3,2x16-397-79 | Шплинт |
Загрузка ...
|
|
| 11 | М6-5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 6-6402-70 | Шайба |
Загрузка ...
|
|
| 13 | 960.10.29.00.402 | Педаль |
Загрузка ...
|
|
| 14 | КДМ0262 | Ручка |
Загрузка ...
|
|
| 15 | М6х18-7798-70 | Болт |
Загрузка ...
|
|
| 16 | 8-11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 2x14-397-79 | Шплинт |
Загрузка ...
|
|
| 18 | М8х20-7796-70 | Болт |
Загрузка ...
|
|
| 19 | 960.10.25.01.010А | Опора |
Загрузка ...
|
|
| 20 | М8-5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 960.10.23.00.000Б | Проставка лестницы |
Загрузка ...
|
|
| 22 | М10x30-7796-70 | Болт |
Загрузка ...
|
|
| 23 | 10-6402-70 | Шайба |
Загрузка ...
|
|
| 24 | 960.10.25.00.605 | Кольцо |
Загрузка ...
|
|
| 25 | 11,112-40-3722-81 | Шарик |
Загрузка ...
|
|
| 26 | 960.10.25.01.403 | Опора |
Загрузка ...
|
|
| 27 | М8х25-7796-70 | Болт |
Загрузка ...
|
|
| 28 | М12x30-7796-70 | Болт |
Загрузка ...
|
|
| 29 | 12-6402-70 | Шайба |
Загрузка ...
|
|
| 30 | М12-5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
