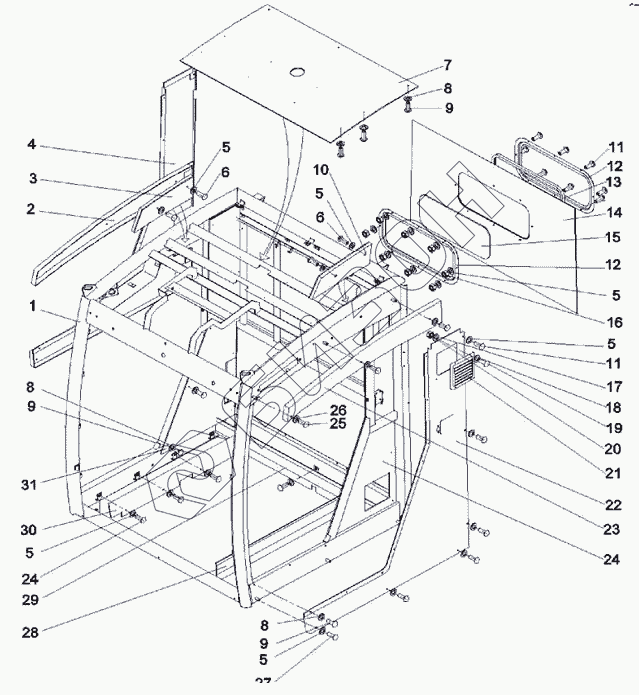

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Облицовка кабины
/153.gif)
1
2
3
4
5
5
5
5
5
5
6
6
7
8
8
8
9
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960150100000А | Каркас |
Загрузка ...
|
|
| 2 | Е960150000008К | Панель верхняя |
Загрузка ...
|
|
| 3 | Е980152400000Л | Облицовка верхняя |
Загрузка ...
|
|
| 4 | 960150000005А | Панель правая |
Загрузка ...
|
|
| 5 | А.6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 6 | В.М6-6gх12.48.019 | Винт |
Загрузка ...
|
|
| 7 | Е980151300000Л | Облицовка потолка |
Загрузка ...
|
|
| 8 | А.4.01.019 | Шайба |
Загрузка ...
|
|
| 9 | 4,2x19 | Винт самонарезающий с полусферической головкой |
Загрузка ...
|
|
| 10 | Е960152400001Л | Облицовка верхняя |
Загрузка ...
|
|
| 11 | BM6-6gx25.48.019 | Винт |
Загрузка ...
|
|
| 12 | Р4805ПМ | Обойма стекла |
Загрузка ...
|
|
| 13 | Е960150200003-02 | Уплотнитель |
Загрузка ...
|
|
| 14 | Е960151700000А | Стенка верхняя |
Загрузка ...
|
|
| 15 | Р0032А | Стекло |
Загрузка ...
|
|
| 16 | М8-6.Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | А.5.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 5.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | BM5-6gx18.48.019 | Винт |
Загрузка ...
|
|
| 20 | М5-8.Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | Е960150000011 | Решетка |
Загрузка ...
|
|
| 22 | Е960150000004А | Панель левая |
Загрузка ...
|
|
| 23 | Е960150000008К | Панель верхняя |
Загрузка ...
|
|
| 24 | Е960152700000 | Облицовка боковая левая |
Загрузка ...
|
|
| 25 | В.М6-6gх18.48.019 | Винт |
Загрузка ...
|
|
| 26 | А6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 27 | В.М6-6gх12.48.019 | Винт |
Загрузка ...
|
|
| 28 | Е960152300000 | Облицовка боковая левая |
Загрузка ...
|
|
| 29 | Е980152600000 | Облицовка тыльная нижняя |
Загрузка ...
|
|
| 30 | Е960152500000 | Облицовка боковая правая |
Загрузка ...
|
|
| 31 | 960152800000А | Облицовка боковая правая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
