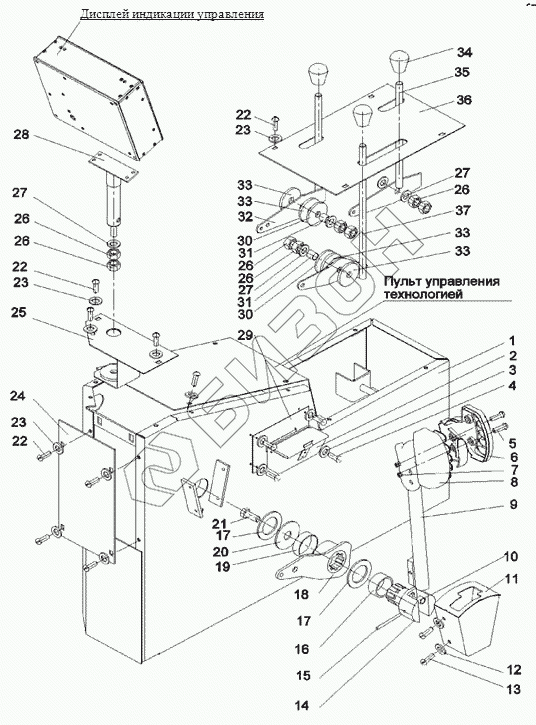

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Пульт управления
/162.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
23
23
23
24
25
26
26
26
26
26
27
27
27
28
29
30
30
31
31
32
33
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.06.02.01.000Б | Каркас пульта |
Загрузка ...
|
|
| 2 | К15.00.00.410 | Пепельница |
Загрузка ...
|
|
| 3 | АЗ.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 3x10.36 | Заклепка |
Загрузка ...
|
|
| 5 | В.М5-6gх25.48.019 | Бинт |
Загрузка ...
|
|
| 6 | 950.05.02.00.005 | Боковина левая |
Загрузка ...
|
|
| 7 | М5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 950.05.02.00.006 | Боковина правая |
Загрузка ...
|
|
| 9 | 960.05.02.08.000 | Рычаг ГСТ |
Загрузка ...
|
|
| 10 | КДМ6505 | Пружина |
Загрузка ...
|
|
| 11 | 960.05.02.09.000A | Корпус |
Загрузка ...
|
|
| 12 | А5.01.019 | Шайба |
Загрузка ...
|
|
| 13 | В.М5-6gх14.48.019 | Винт |
Загрузка ...
|
|
| 14 | Р6129А-01 | Вал |
Загрузка ...
|
|
| 15 | КДМ6508 | Ось |
Загрузка ...
|
|
| 16 | КДМ60065 | Пружина |
Загрузка ...
|
|
| 17 | КДМ4986 | Накладка фрикционная |
Загрузка ...
|
|
| 18 | 960.05.02.07000А | Рычаг |
Загрузка ...
|
|
| 19 | КДМ0163 | Втулка |
Загрузка ...
|
|
| 20 | КДМ41312 | Шайба |
Загрузка ...
|
|
| 21 | M8-60x25.66.019 | Болт |
Загрузка ...
|
|
| 22 | В.М6-6gх12.48.019 | Винт |
Загрузка ...
|
|
| 23 | А.6х1,4-01.019 | Шайба |
Загрузка ...
|
|
| 24 | 960.05.02.00.402Б | Крышка |
Загрузка ...
|
|
| 25 | 960.05.02.10.000 | Кронштейн |
Загрузка ...
|
|
| 26 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | А12.04.20.019 | Шайба |
Загрузка ...
|
|
| 28 | 960.05.02.11.000 | Стойка |
Загрузка ...
|
|
| 29 | К15.00.00.406 | Табличка |
Загрузка ...
|
|
| 30 | КДМ4888 | Шайба |
Загрузка ...
|
|
| 31 | 60666 | Пружина |
Загрузка ...
|
|
| 32 | Р5-2-13 | Рычаг переключения диапазонов |
Загрузка ...
|
|
| 33 | Р0016А | Накладка фрикционная |
Загрузка ...
|
|
| 34 | КДМ0262А | Ручка |
Загрузка ...
|
|
| 35 | 950.05.02.14.000 | Рычаг глушения двигателя |
Загрузка ...
|
|
| 36 | 960.05.02.00.401А | Крышка |
Загрузка ...
|
|
| 37 | 960.05.02.02.000Б | Рычаг подачи топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
