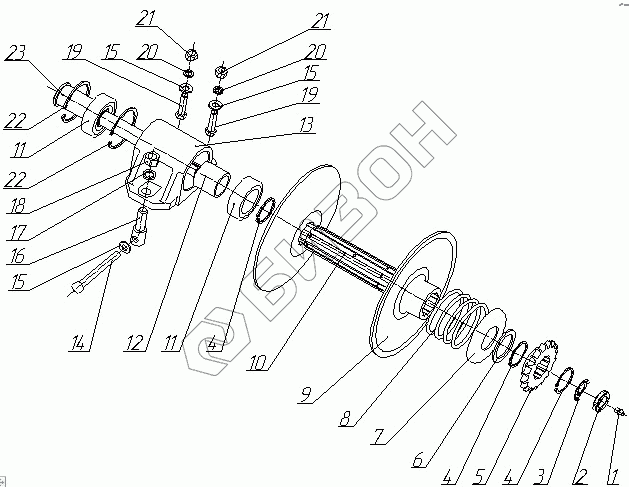

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Шкив вариатора верхний
/19.gif)
1
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
15
16
17
18
19
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1,3Ц6.хр | Масленка |
Загрузка ...
|
|
| 2 | КНТ01.20.80.672 | Гайка |
Загрузка ...
|
|
| 3 | ЖКН4142 | Шайба |
Загрузка ...
|
|
| 4 | В50 | Кольцо |
Загрузка ...
|
|
| 5 | 12.01.01.19.604 | Звездочка |
Загрузка ...
|
|
| 6 | 12.01.01.19.801 | Кольцо |
Загрузка ...
|
|
| 7 | 12.01.01.19.407 | Обойма |
Загрузка ...
|
|
| 8 | ЖКН6286 | Пружина |
Загрузка ...
|
|
| 9 | ЖКН1040 | Диск подвижный |
Загрузка ...
|
|
| 10 | ЖКН6372 | Ступица |
Загрузка ...
|
|
| 11 | 180508 | Подшипник |
Загрузка ...
|
|
| 12 | ЖКН8210-02 | Втулка |
Загрузка ...
|
|
| 13 | 12.01.01.13.107 | Корпус |
Загрузка ...
|
|
| 14 | 200.00.601 | Болт |
Загрузка ...
|
|
| 15 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 16 | ЖКН6264 | Ось |
Загрузка ...
|
|
| 17 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | М12-6gх45.66.019 | Болт |
Загрузка ...
|
|
| 20 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 21 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 54-43494 | Кольцо пружинное |
Загрузка ...
|
|
| 23 | ЖКН6257А | Вал верхний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
