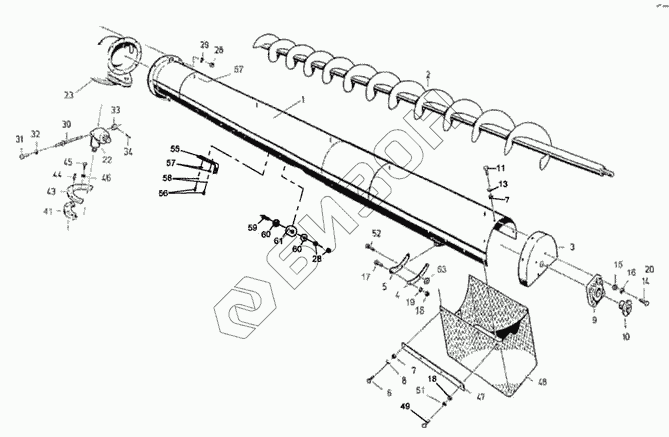

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Выгрузное устройство
/103.gif)
1
2
3
4
5
6
7
7
8
9
10
11
13
14
15
16
17
18
18
19
20
22
23
28
28
29
30
31
32
33
34
41
43
44
45
46
47
48
49
51
52
53
55
56
57
57
58
59
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.06.20.20.000А | Труба шнека |
Загрузка ...
|
|
| 2 | 061050563 | Шнек |
Загрузка ...
|
|
| 3 | 060025950 | Фланец |
Загрузка ...
|
|
| 4 | 060026027 | Сегмент |
Загрузка ...
|
|
| 5 | 060026035 | Накладка |
Загрузка ...
|
|
| 6 | M8-6gx20.88.019 | Болт |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | 060153314 | Подшипник фланцевый |
Загрузка ...
|
|
| 10 | 003674827 | Втулка закрепительная |
Загрузка ...
|
|
| 11 | M8-6gx16.88.019 | Болт |
Загрузка ...
|
|
| 13 | 006576068 | Шайба стопорная |
Загрузка ...
|
|
| 14 | M12-6gx30.88.019 | Болт |
Загрузка ...
|
|
| 15 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 17 | M6-6gx12.88.019 | Болт |
Загрузка ...
|
|
| 18 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | M12-6gx35.88.019 | Болт |
Загрузка ...
|
|
| 22 | 020050018 | Редуктор угловой 524 |
Загрузка ...
|
|
| 23 | 960.06.20.10.000 | Колено |
Загрузка ...
|
|
| 24 | 060026010 | Крышка |
Загрузка ...
|
|
| 27 | M10-6gx22.88.019 | Болт |
Загрузка ...
|
|
| 28 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 30 | 060026582 | Валик |
Загрузка ...
|
|
| 31 | M12-6gx25.88.019 | Болт |
Загрузка ...
|
|
| 32 | А.12.04.20.019 | Шайба |
Загрузка ...
|
|
| 33 | 006170915 | Втулка |
Загрузка ...
|
|
| 34 | 006130145 | Штифт 5x30 |
Загрузка ...
|
|
| 41 | 061032186 | Сегмент |
Загрузка ...
|
|
| 42 | 061032194 | Шайба |
Загрузка ...
|
|
| 43 | 061032178 | Сегмент |
Загрузка ...
|
|
| 44 | 003617064 | Пресс-масленка |
Загрузка ...
|
|
| 45 | 006344978 | Болт M10-6gx60.88.019 |
Загрузка ...
|
|
| 46 | 006576002 | Шайба стопорная 10 |
Загрузка ...
|
|
| 47 | 060025790 | Планка |
Загрузка ...
|
|
| 48 | 060025805 | Лоток |
Загрузка ...
|
|
| 49 | M6-6gx16.88.019 | Болт |
Загрузка ...
|
|
| 51 | 006015077 | Шайба стопорная 6 |
Загрузка ...
|
|
| 52 | M6-6gx20.88.019 | Болт |
Загрузка ...
|
|
| 53 | А.6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 55 | 960.06.20.00.501А | Кронштейн |
Загрузка ...
|
|
| 56 | B.M5-6gx14.48.019 | Винт |
Загрузка ...
|
|
| 57 | А.5х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 58 | 5.65Г.019 | Шайба |
Загрузка ...
|
|
| 59 | M10-6gx70.66.019 | Болт |
Загрузка ...
|
|
| 60 | 442-1253-3 | Втулка |
Загрузка ...
|
|
| 61 | 44-00238 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
