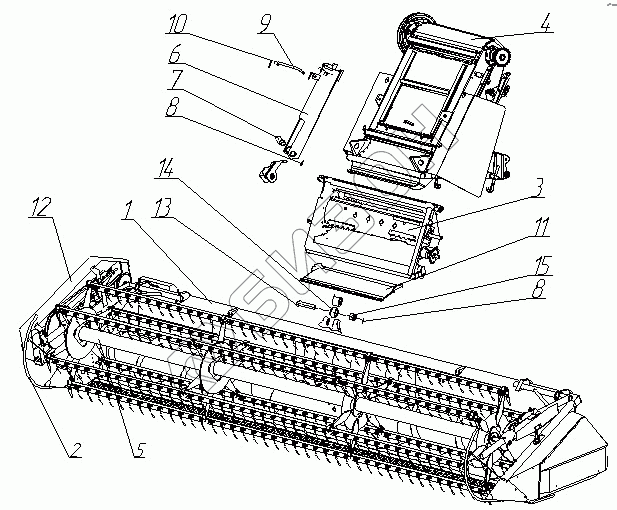

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Жатвенная часть
/5.gif)
1
1
1
2
3
4
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН6-2Ш-01 | Жатка |
Загрузка ...
|
|
| 1 | ЖКН7-2Ш-01 | Жатка |
Загрузка ...
|
|
| 1 | ЖКН5-2Ш-01 | Жатка |
Загрузка ...
|
|
| 2 | ЖКН5-3Ш | Делитель |
Загрузка ...
|
|
| 3 | ЖКН5-5Ш | Проставка |
Загрузка ...
|
|
| 4 | ЖКН5-6Б | Наклонная камера |
Загрузка ...
|
|
| 4 | ЖКН5-6Б-01 | Наклонная камера |
Загрузка ...
|
|
| 5 | ЖКН5Е.01.00.00.000 | Мотовило |
Загрузка ...
|
|
| 5 | ЖКН6Е.01.00.00.000 | Мотовило |
Загрузка ...
|
|
| 5 | ЖКН7Е.01.00.00.000 | Мотовило |
Загрузка ...
|
|
| 6 | ЖКН5-20 | Упор |
Загрузка ...
|
|
| 7 | ЖКН6331-01 | Палец |
Загрузка ...
|
|
| 8 | ЖКН6332-01 | Палец |
Загрузка ...
|
|
| 9 | 5х45.019 | Шплинт |
Загрузка ...
|
|
| 10 | ЖКН6080 | Крючок |
Загрузка ...
|
|
| 11 | 2,5х16.019 | Шплинт |
Загрузка ...
|
|
| 12 | ЖКН5-43 | Щиток переходной |
Загрузка ...
|
|
| 13 | ЖКН5-64А/ЖКН5-64Б-01 | Щиток верхний |
Загрузка ...
|
|
| 14 | 2М22-6gх90.66.019 | Болт |
Загрузка ...
|
|
| 15 | 60500 | Кольцо шарнира |
Загрузка ...
|
|
| 16 | М22-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
