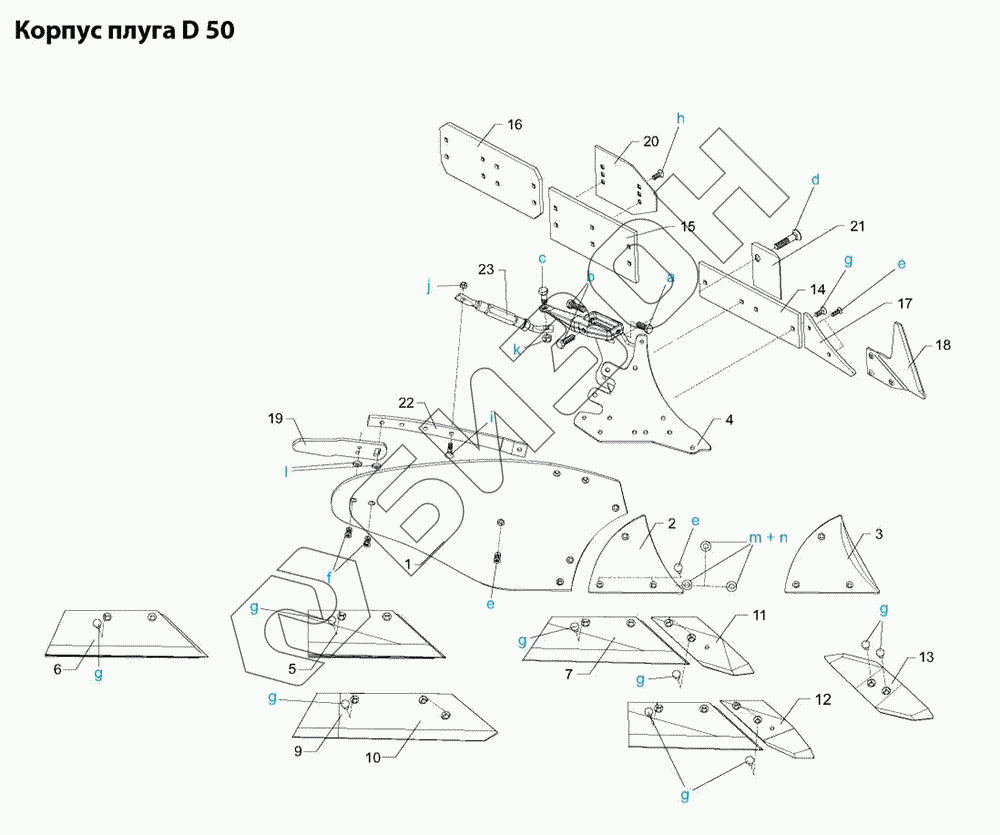

Графический каталог запасных частей к технике: Lemken .Износостойкие детали. Корпус плуга D 50
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
7
7
9
9
10
10
11
11
11
11
12
12
13
13
14
15
16
17
17
18
18
19
19
20
21
21
22
22
23
a
b
c
d
e
e
e
f
g
g
g
g
g
g
g
g
h
i
j
k
l
m
n
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 344 1650 | Крыло отвала D50B правое |
Загрузка ...
|
|
| 1 | 344 1651 | Крыло отвала D50B левое |
Загрузка ...
|
|
| 2 | 345 1000 | Грудь. отвала B2K правая |
Загрузка ...
|
|
| 2 | 345 1001 | Грудь. отвала B2K левая |
Загрузка ...
|
|
| 2 | 345 1006 | Грудь. отвала B2K3 правая |
Загрузка ...
|
|
| 2 | 345 1007 | Грудь. отвала B2K3 левая |
Загрузка ...
|
|
| 3 | 345 1010 | Грудь. отвала B2KH правая |
Загрузка ...
|
|
| 3 | 345 1011 | Грудь. отвала B2KH левая |
Загрузка ...
|
|
| 4 | 467 1010 | Башмак корпуса BK13 правый |
Загрузка ...
|
|
| 4 | 467 1011 | Башмак корпуса BK13 левый |
Загрузка ...
|
|
| 5 | 335 2010 | Лемех SB36 правый |
Загрузка ...
|
|
| 5 | 335 2011 | Лемех SB36 левый |
Загрузка ...
|
|
| 6 | 335 2020 | Лемех SB43 правый |
Загрузка ...
|
|
| 6 | 335 2021 | Лемех SB43 левый |
Загрузка ...
|
|
| 6 | 335 2220 | Лемех SB43P правый |
Загрузка ...
|
|
| 6 | 335 2221 | Лемех SB43P левый |
Загрузка ...
|
|
| 7 | 335 2030 | Лемех SB45 правый |
Загрузка ...
|
|
| 7 | 335 2031 | Лемех SB45 левый |
Загрузка ...
|
|
| 7 | 335 2130 | Лемех SB45D правый |
Загрузка ...
|
|
| 7 | 335 2131 | Лемех SB45D левый |
Загрузка ...
|
|
| 7 | 335 2230 | Лемех SB45P правый |
Загрузка ...
|
|
| 7 | 335 2231 | Лемех SB45P левый |
Загрузка ...
|
|
| 9 | 335 2120 | Лемех SB43D правый |
Загрузка ...
|
|
| 9 | 335 2121 | Лемех SB43D левый |
Загрузка ...
|
|
| 10 | 333 5030 | Лемех S45A правый |
Загрузка ...
|
|
| 10 | 333 5031 | Лемех S45A левый |
Загрузка ...
|
|
| 11 | 336 4050 | Долото лемеха B2S правое |
Загрузка ...
|
|
| 11 | 336 4051 | Долото лемеха B2S левое |
Загрузка ...
|
|
| 11 | 336 4150 | Долото лемеха B2SP правое |
Загрузка ...
|
|
| 11 | 336 4151 | Долото лемеха B2SP левое |
Загрузка ...
|
|
| 12 | 336 4152 | Долото лемеха B2SPS правое |
Загрузка ...
|
|
| 12 | 336 4153 | Долото лемеха B2SPS левое |
Загрузка ...
|
|
| 13 | 336 5540 | Долото лемеха S2W правое |
Загрузка ...
|
|
| 13 | 336 5541 | Долото лемеха S2W левое |
Загрузка ...
|
|
| 14 | 341 1504 | Доска полевая A42 |
Загрузка ...
|
|
| 15 | 341 1508 | Доска полевая A36H |
Загрузка ...
|
|
| 16 | 341 1460 | Доска полевая A42H |
Загрузка ...
|
|
| 17 | 340 1900 | Клин полевой доски AK10 правый |
Загрузка ...
|
|
| 17 | 340 1901 | Клин полевой доски AK10 левый |
Загрузка ...
|
|
| 18 | 349 2890 | Нож полевой доски AS2 правый |
Загрузка ...
|
|
| 18 | 349 2891 | Нож полевой доски AS2 левый |
Загрузка ...
|
|
| 19 | 347 6000 | Хвостовик отвала ST4 правый |
Загрузка ...
|
|
| 19 | 347 6001 | Хвостовик отвала ST4 левый |
Загрузка ...
|
|
| 20 | 340 1490 | Защита полевой доски SC18 |
Загрузка ...
|
|
| 21 | 340 1480 | Защита башмака корпуса SCR11 правая |
Загрузка ...
|
|
| 21 | 340 1481 | Защита башмака корпуса SCR11 левая |
Загрузка ...
|
|
| 22 | 469 5450 | Усилитель 50x8x530 RE C40/D50 правый |
Загрузка ...
|
|
| 22 | 469 5451 | Усилитель 50x8x530 RE C40/D50 левый |
Загрузка ...
|
|
| 23 | 567 0150 | Тяга M20x370-470 9/14 GRD |
Загрузка ...
|
|
| a | 301 3719 | Шуруп M16x40-12.9 A=max3 Zn |
Загрузка ...
|
|
| b | 301 3774 | Шуруп M16x50-12.9 A=max3 Zn |
Загрузка ...
|
|
| c | 301 5388 | Шуруп M16x45ls20x20-8.8 Zn |
Загрузка ...
|
|
| d | 301 5741 | Болт с потайной головкой M16x105-10.9 Zn |
Загрузка ...
|
|
| e | 301 5767 | Болт с потайной головкой M10x33x12.9-MU Zn |
Загрузка ...
|
|
| f | 301 5769 | Болт с потайной головкой M10x45-12.9-MU-10 Zn |
Загрузка ...
|
|
| g | 301 5785 | Болт с потайной головкой M12x33x12.9-MU Zn |
Загрузка ...
|
|
| h | 301 5795 | Болт с потайной головкой M12x50-8.8-MU Zn D608 |
Загрузка ...
|
|
| i | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| j | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| k | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| l | 305 6134 | Шайба D25/11x5 Zn |
Загрузка ...
|
|
| m | 305 7701 | Шайба D16,5/35x3 |
Загрузка ...
|
|
| n | 305 7703 | Шайба D 35/16x5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
