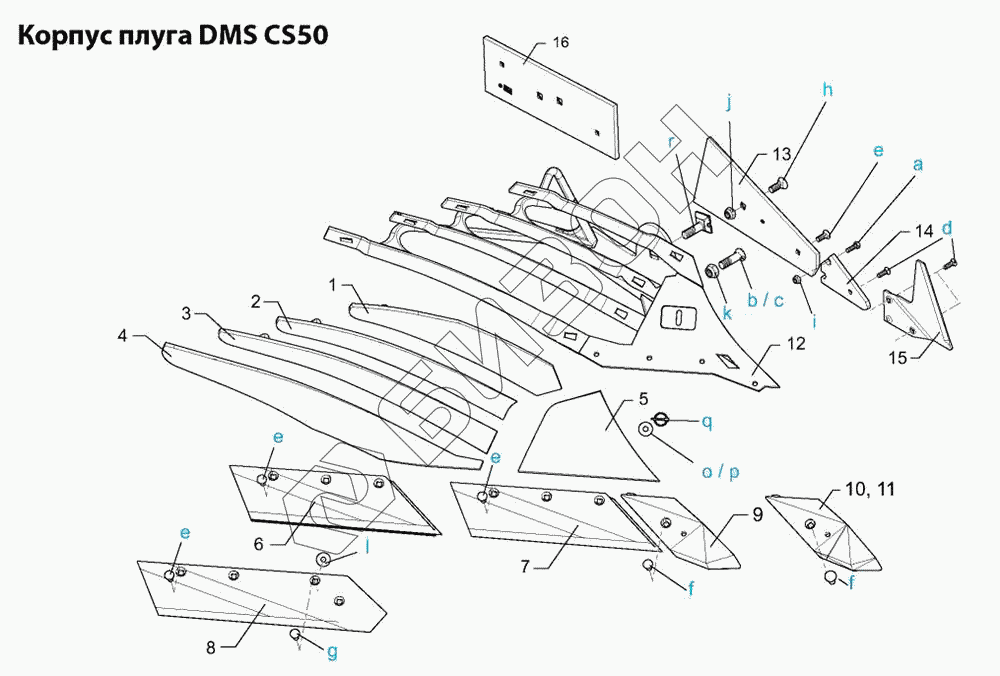

Графический каталог запасных частей к технике: Lemken .Износостойкие детали. Корпус плуга DMS 50
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
a
b
c
d
e
e
e
e
f
f
g
h
i
j
k
l
o
q
r
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 34410002 | Полоса отвала 1 DMSCS50 правая |
Загрузка ...
|
|
| 1 | 34410003 | Полоса отвала 1 DMSCS50 левая |
Загрузка ...
|
|
| 2 | 34410004 | Полоса отвала 2 DMSCS50 правая |
Загрузка ...
|
|
| 2 | 34410005 | Полоса отвала 2 DMSCS50 левая |
Загрузка ...
|
|
| 3 | 34410006 | Полоса отвала 3 DMSCS50 правая |
Загрузка ...
|
|
| 3 | 34410007 | Полоса отвала 3 DMSCS50 левая |
Загрузка ...
|
|
| 4 | 34410008 | Полоса отвала 4 DMSCS40 правая |
Загрузка ...
|
|
| 4 | 34410009 | Полоса отвала 4 DMSCS40 левая |
Загрузка ...
|
|
| 5 | 34510002 | Грудь. отвала DMSCK правая |
Загрузка ...
|
|
| 5 | 34410003 | Полоса отвала 1 DMSCS50 левая |
Загрузка ...
|
|
| 6 | 335 2134 | Лемех SB56D правый |
Загрузка ...
|
|
| 6 | 335 2135 | Лемех SB56D левый |
Загрузка ...
|
|
| 6 | 335 2234 | Лемех SB56P правый |
Загрузка ...
|
|
| 6 | 335 2235 | Лемех SB56P левый |
Загрузка ...
|
|
| 7 | 335 2138 | Лемех SB58D правый |
Загрузка ...
|
|
| 7 | 335 2139 | Лемех SB58D левый |
Загрузка ...
|
|
| 8 | 333 5032 | Лемех S42A 670x150x11 правый |
Загрузка ...
|
|
| 8 | 333 5033 | Лемех S42A 670x150x11 левый |
Загрузка ...
|
|
| 9 | 336 4156 | Долото лемеха SC2P правое |
Загрузка ...
|
|
| 9 | 336 4157 | Долото лемеха SC2P левое |
Загрузка ...
|
|
| 10 | 33610006 | Долото лемеха SC2PS правое |
Загрузка ...
|
|
| 10 | 33610007 | Долото лемеха SC2PS левое |
Загрузка ...
|
|
| 11 | 33610008 | Долото лемеха SC2PD правое |
Загрузка ...
|
|
| 11 | 33610009 | Долото лемеха SC2PD левое |
Загрузка ...
|
|
| 12 | 467 1040 | Башмак корпуса DMCS правый |
Загрузка ...
|
|
| 12 | 467 1041 | Башмак корпуса DMCS левый |
Загрузка ...
|
|
| 13 | 341 1525 | Доска полевая DMV1 |
Загрузка ...
|
|
| 14 | 340 1903 | Клин полевой доски AK12W |
Загрузка ...
|
|
| 15 | 349 2890 | Нож полевой доски AS2 правый |
Загрузка ...
|
|
| 15 | 349 2891 | Нож полевой доски AS2 левый |
Загрузка ...
|
|
| 16 | 34110006 | Доска полевая DMV2 правая |
Загрузка ...
|
|
| 16 | 34110007 | Доска полевая DMV2 левая |
Загрузка ...
|
|
| a | 301 3212 | Шуруп M10x25-8.8 Zn DIN933 |
Загрузка ...
|
|
| b | 301 5747 | Болт с потайной головкой M20x70x8,5-12.9 Zn |
Загрузка ...
|
|
| c | 301 5750 | Болт с потайной головкой M20x80x8,5-12.9 Zn |
Загрузка ...
|
|
| d | 301 5767 | Болт с потайной головкой M10x33x12.9-MU Zn |
Загрузка ...
|
|
| e | 301 5785 | Болт с потайной головкой M12x33x12.9-MU Zn |
Загрузка ...
|
|
| f | 301 5789 | Болт с потайной головкой M12x36x4-12.9-MU-10Zn |
Загрузка ...
|
|
| g | 301 5794 | Болт с потайной головкой M12x45-12.9-MU-10 Zn |
Загрузка ...
|
|
| h | 301 6142 | Болт с потайной головкой M16x40-10.9 Zn без гайки |
Загрузка ...
|
|
| i | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| j | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| k | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| l | 305 6180 | Шайба 15 DIN7349 |
Загрузка ...
|
|
| m | 305 7701 | Шайба D16,5/35x3 |
Загрузка ...
|
|
| n | 305 7703 | Шайба D 35/16x5 |
Загрузка ...
|
|
| o | 305 8582 | Шайба 13/32x1,25 St-Zn |
Загрузка ...
|
|
| p | 30510060 | Шайба 13/35x5±0,2 Zn DIN6340 |
Загрузка ...
|
|
| q | 31110015 | Палец 5x32 verg.Zn |
Загрузка ...
|
|
| r | 56710004 | Шайба эксцентриковая с резьбой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
