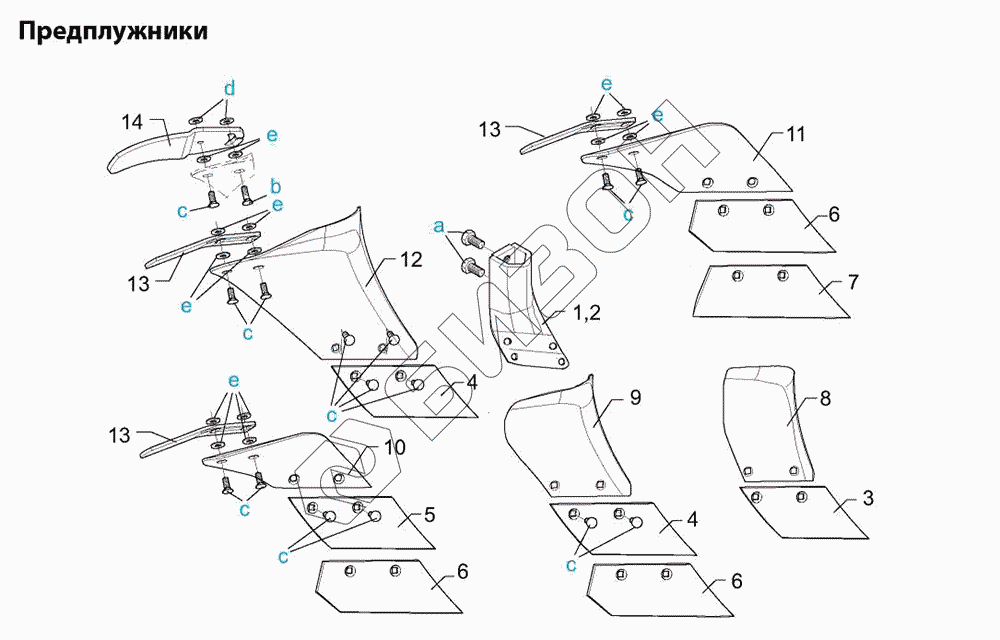

Графический каталог запасных частей к технике: Lemken .Износостойкие детали. Предплужник для круглой стойки
1
1
2
2
3
3
4
4
4
4
5
5
6
6
6
6
6
6
6
6
7
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
14
14
a
b
c
c
c
c
c
c
d
e
e
e
e
e
e
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 457 0820 | Башмак корпуса D35-40 правый |
Загрузка ...
|
|
| 1 | 457 0821 | Башмак корпуса D35-40 левый |
Загрузка ...
|
|
| 2 | 457 0830 | Башмак корпуса D40-45 правый |
Загрузка ...
|
|
| 2 | 457 0831 | Башмак корпуса D40-45 левый |
Загрузка ...
|
|
| 3 | 336 3712 | Лемех S150 правый |
Загрузка ...
|
|
| 3 | 336 3713 | Лемех S150 левый |
Загрузка ...
|
|
| 4 | 336 3720 | Лемех S190 правый |
Загрузка ...
|
|
| 4 | 336 3721 | Лемех S190 левый |
Загрузка ...
|
|
| 5 | 336 3714 | Лемех S185 правый |
Загрузка ...
|
|
| 5 | 336 3715 | Лемех S185 левый |
Загрузка ...
|
|
| 6 | 336 3710 | Лемех S270 правый |
Загрузка ...
|
|
| 6 | 336 3711 | Лемех S270 левый |
Загрузка ...
|
|
| 7 | 336 3724 | Лемех S360 |
Загрузка ...
|
|
| 8 | 347 0564 | Отвал предплужника M1 правый |
Загрузка ...
|
|
| 8 | 347 0565 | Отвал предплужника M1 левый |
Загрузка ...
|
|
| 9 | 347 0620 | Отвал предплужника M3 правый |
Загрузка ...
|
|
| 9 | 347 0621 | Отвал предплужника M3 левый |
Загрузка ...
|
|
| 10 | 347 0650 | Отвал предплужника D1 правый |
Загрузка ...
|
|
| 10 | 347 0651 | Отвал предплужника D1 левый |
Загрузка ...
|
|
| 10 | 347 0652 | Отвал предплужника D1KU правый |
Загрузка ...
|
|
| 10 | 347 0653 | Отвал предплужника D1KU левый |
Загрузка ...
|
|
| 11 | 347 0654 | Отвал предплужника D0 правый |
Загрузка ...
|
|
| 11 | 347 0655 | Отвал предплужника D0 левый |
Загрузка ...
|
|
| 12 | 347 0600 | Отвал предплужника M2 правый |
Загрузка ...
|
|
| 12 | 347 0601 | Отвал предплужника M2 левый |
Загрузка ...
|
|
| 12 | 347 0604 | Отвал предплужника M2KU правый |
Загрузка ...
|
|
| 12 | 347 0605 | Отвал предплужника M2KU левый |
Загрузка ...
|
|
| 13 | 347 3650 | Хвостовик отвала STD1 60x6x230 |
Загрузка ...
|
|
| 14 | 347 3652 | Хвостовик отвала STD2 правый |
Загрузка ...
|
|
| 14 | 347 3653 | Хвостовик отвала STD2 левый |
Загрузка ...
|
|
| a | 301 3666 | Шуруп M16x1,5x35-10.9 Sp.Zn |
Загрузка ...
|
|
| b | 301 5767 | Болт с потайной головкой M10x33x12.9-MU Zn |
Загрузка ...
|
|
| c | 301 5771 | Болт с потайной головкой M10x25-8.8-MU Zn D608 |
Загрузка ...
|
|
| d | 305 6134 | Шайба D25/11x5 Zn |
Загрузка ...
|
|
| e | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
