Графический каталог запасных частей к технике: Lemken Achat 9/400 KA. Achat 9/400 KA
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
10
10
10
10

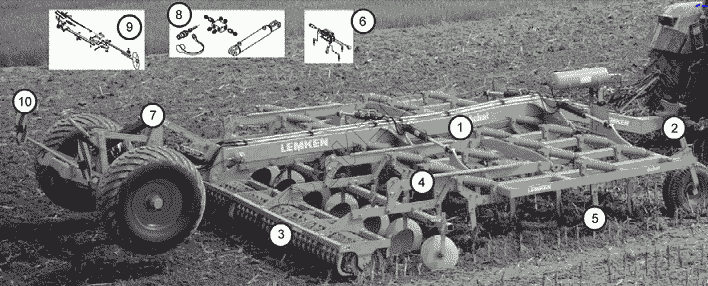

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 617 7064 | Lateral part |
Загрузка ...
|
|
| 1 | 617 7065 | Lateral part |
Загрузка ...
|
|
| 1 | 629 7121 | Stand |
Загрузка ...
|
|
| 1 | 690 1201 | Fittings for AHG |
Загрузка ...
|
|
| 1 | 690 1203 | Accessories |
Загрузка ...
|
|
| 1 | 690 1204 | Fittings for AHG |
Загрузка ...
|
|
| 1 | 617 7061 | Center section |
Загрузка ...
|
|
| 2 | 661 1417 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 6161 | Depth limiter |
Загрузка ...
|
|
| 2 | 661 1414 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1413 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1412 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1411 | Lower link connection |
Загрузка ...
|
|
| 3 | 622 6720 | Packer roller |
Загрузка ...
|
|
| 3 | 627 5727 | Trip device |
Загрузка ...
|
|
| 3 | 627 5726 | Trip device |
Загрузка ...
|
|
| 3 | 627 5695 | Trip device |
Загрузка ...
|
|
| 3 | 622 6825 | Knife roller |
Загрузка ...
|
|
| 3 | 622 6824 | Knife roller |
Загрузка ...
|
|
| 3 | 622 6763 | Trapeze disc roller |
Загрузка ...
|
|
| 3 | 622 6741 | Packer roller, short scraper |
Загрузка ...
|
|
| 3 | 622 6736 | Trapeze packer roller |
Загрузка ...
|
|
| 3 | 622 6675 | Double roller |
Загрузка ...
|
|
| 3 | 617 7120 | Adapter-inner thread |
Загрузка ...
|
|
| 3 | 622 6604 | Tube bar roller |
Загрузка ...
|
|
| 3 | 622 6605 | Tube bar roller |
Загрузка ...
|
|
| 3 | 622 6612 | Tube bar roller |
Загрузка ...
|
|
| 3 | 622 6622 | Tube bar roller |
Загрузка ...
|
|
| 3 | 622 6668 | Double roller |
Загрузка ...
|
|
| 3 | 622 6669 | Double roller |
Загрузка ...
|
|
| 3 | 622 6674 | Double roller |
Загрузка ...
|
|
| 3 | 622 6623 | Tube bar roller |
Загрузка ...
|
|
| 4 | 617 8170 | Frame for hollow discs |
Загрузка ...
|
|
| 4 | 657 2441 | Pair of hollow discs |
Загрузка ...
|
|
| 4 | 657 2425 | Bracket for outer disc |
Загрузка ...
|
|
| 4 | 657 2424 | Bracket for outer disc |
Загрузка ...
|
|
| 4 | 657 2421 | Hollow disc |
Загрузка ...
|
|
| 4 | 657 2420 | Hollow disc |
Загрузка ...
|
|
| 4 | 657 2418 | Pair of hollow discs |
Загрузка ...
|
|
| 4 | 622 6390 | Levelling type harrow |
Загрузка ...
|
|
| 4 | 617 7104 | Carrier |
Загрузка ...
|
|
| 4 | 617 7103 | Carrier |
Загрузка ...
|
|
| 4 | 617 7102 | Carrier |
Загрузка ...
|
|
| 4 | 617 7101 | Carrier |
Загрузка ...
|
|
| 5 | 665 3936 | Tine |
Загрузка ...
|
|
| 5 | 665 3937 | Tine |
Загрузка ...
|
|
| 5 | 665 3938 | Tine |
Загрузка ...
|
|
| 5 | 665 3807 | Tine |
Загрузка ...
|
|
| 5 | 665 3806 | Tine |
Загрузка ...
|
|
| 5 | 665 3808 | Tine |
Загрузка ...
|
|
| 6 | 670 1908 | Lighting equipment |
Загрузка ...
|
|
| 6 | 670 1909 | Lighting equipment |
Загрузка ...
|
|
| 6 | 670 2007 | Lighting equipment, rear |
Загрузка ...
|
|
| 7 | 650 8560 | Trailer |
Загрузка ...
|
|
| 7 | 661 8510 | Hydraulic lift linkage |
Загрузка ...
|
|
| 7 | 661 8369 | Kupplungsteil |
Загрузка ...
|
|
| 7 | 661 8368 | Kupplungsteil |
Загрузка ...
|
|
| 7 | 647 7479 | Wheel bracket |
Загрузка ...
|
|
| 7 | 647 2520 | Depth wheel |
Загрузка ...
|
|
| 7 | 640 9140 | Twobar |
Загрузка ...
|
|
| 7 | 640 9135 | Twobar |
Загрузка ...
|
|
| 7 | 550 8874 | Wheel 8/221/575 |
Загрузка ...
|
|
| 7 | 640 9136 | Twobar hydraulic |
Загрузка ...
|
|
| 7 | 550 8873 | Wheel 8/221/575 |
Загрузка ...
|
|
| 7 | 550 8872 | Wheel 8/221/575 |
Загрузка ...
|
|
| 7 | 550 8520 | Running axle |
Загрузка ...
|
|
| 7 | 550 8519 | Braking axle |
Загрузка ...
|
|
| 8 | 675 5508 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5509 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5510 | HY-assembly control valve |
Загрузка ...
|
|
| 8 | 675 5511 | HY-assembly control valve |
Загрузка ...
|
|
| 8 | 675 5512 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5513 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5514 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5516 | HY-assembly track marker |
Загрузка ...
|
|
| 8 | 675 5520 | HY-assembly track marker |
Загрузка ...
|
|
| 8 | 675 5523 | Hydraulic braking assembly |
Загрузка ...
|
|
| 8 | 675 5525 | HY-pipe lifting device |
Загрузка ...
|
|
| 8 | 677 6070 | Compressed-air brake |
Загрузка ...
|
|
| 8 | 675 5500 | HY-assembly folding device |
Загрузка ...
|
|
| 8 | 675 5506 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 575 2200 | Three-way pressure balance |
Загрузка ...
|
|
| 8 | 575 2201 | Valve |
Загрузка ...
|
|
| 8 | 575 2211 | Seat valve |
Загрузка ...
|
|
| 8 | 675 4364 | Hose carrier |
Загрузка ...
|
|
| 8 | 675 5304 | HY-assembly lift linkage |
Загрузка ...
|
|
| 8 | 675 5499 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5502 | HY-assembly trailer |
Загрузка ...
|
|
| 8 | 675 5503 | HY-assembly trailer |
Загрузка ...
|
|
| 8 | 675 5504 | HY-pipe assembly folding dev. |
Загрузка ...
|
|
| 8 | 675 5505 | HY-pipe assembly |
Загрузка ...
|
|
| 8 | 675 5507 | HY-pipe assembly |
Загрузка ...
|
|
| 9 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 9 | 682 1268 | Track marker |
Загрузка ...
|
|
| 9 | 682 1289 | Bracket for track marker |
Загрузка ...
|
|
| 10 | 373 4306 | Extension cable |
Загрузка ...
|
|
| 10 | 573 5080 | Control box |
Загрузка ...
|
|
| 10 | 573 5082 | Cable form |
Загрузка ...
|
|
| 10 | 673 6032 | Joystickbox |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
