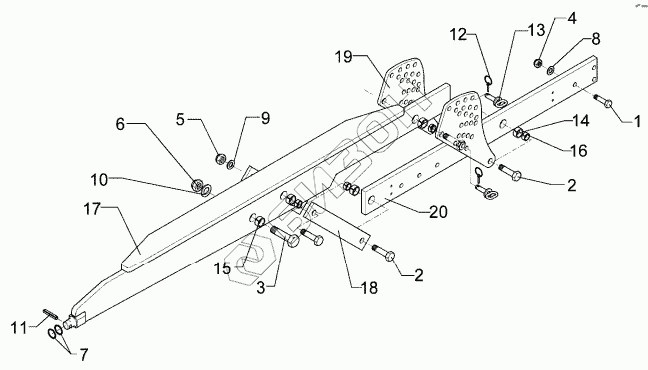

Графический каталог запасных частей к технике: Lemken Achat 9/500 KA. Carrier 140xXXXX-Achat 9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3870 Bolt
Загрузка ...
2 301 4602 Bolt
Загрузка ...
3 301 5392 Bolt
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0937 Selflocking nut
Загрузка ...
7 305 2050 Shim
Загрузка ...
8 305 6155 Washer
Загрузка ...
9 305 6164 Шайба
Загрузка ...
10 305 6274 Washer
Загрузка ...
11 309 6174 Расширительная втулка
Загрузка ...
12 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
13 313 8140 Pin with grip
Загрузка ...
14 317 3352 Expansion bush
Загрузка ...
15 317 3407 Expansion bush
Загрузка ...
16 317 6657 Bush
Загрузка ...
17 417 7101 Carrier
Загрузка ...
18 417 7103 Link
Загрузка ...
19 417 7104 Adjuster plate
Загрузка ...
20 417 8098 Carrier
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
