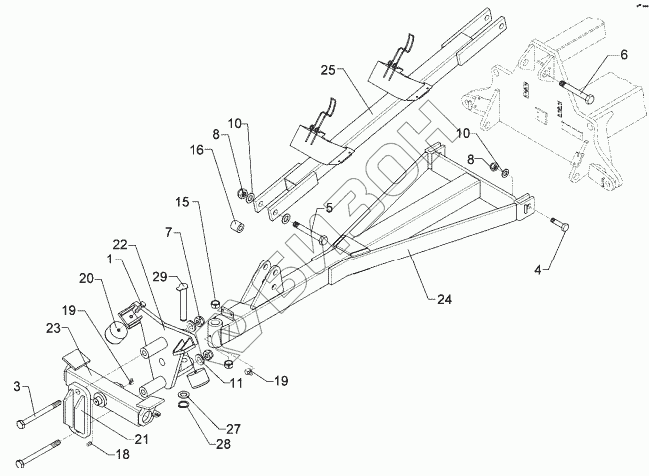

Графический каталог запасных частей к технике: Lemken Achat 9/500 KA. Twobar Achat 9 KA

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
5
6
7
8
8
10
10
11
15
16
18
19
19
20
21
22
23
24
25
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3682 Шуруп M16x30-8.8 Zn DIN933
Загрузка ...
3 301 4826 Bolt
Загрузка ...
4 301 4873 Bolt
Загрузка ...
5 301 4896 Bolt
Загрузка ...
6 301 4900 Bolt
Загрузка ...
7 303 0937 Selflocking nut
Загрузка ...
8 303 0938 Selflocking nut
Загрузка ...
10 305 6229 Шайба
Загрузка ...
11 305 6253 Washer
Загрузка ...
15 317 3353 Expansion bush
Загрузка ...
16 317 6881 Tube
Загрузка ...
18 323 6348 Смазочный ниппель
Загрузка ...
19 323 6349 Смазочный ниппель
Загрузка ...
20 329 5020 Rubber buffer
Загрузка ...
21 440 8583 Clamp plate
Загрузка ...
22 440 8585 Bracket
Загрузка ...
23 440 8587 Carrier
Загрузка ...
24 440 9132 Twobar
Загрузка ...
25 450 8557 Support
Загрузка ...
27 305 2072 Shim
Загрузка ...
28 305 8873 Крепежное кольцо
Загрузка ...
29 313 3517 Pin with stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
