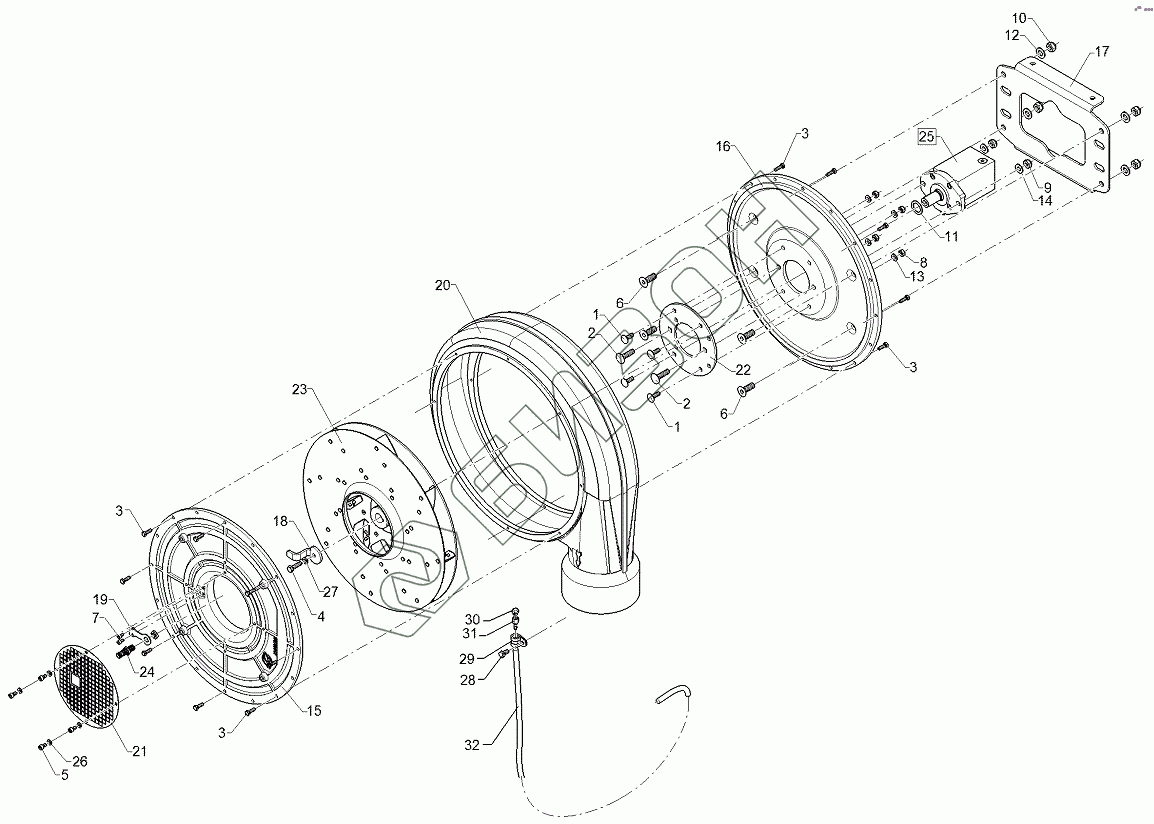

Графический каталог запасных частей к технике: Lemken Azurit 9. 58210111 Fan
1
1
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1125 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 1710 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3004 | Screw |
Загрузка ...
|
|
| 4 | 301 3066 | Screw |
Загрузка ...
|
|
| 5 | 301 3000 | Screw |
Загрузка ...
|
|
| 6 | 301 6129 | Countersunk bolt |
Загрузка ...
|
|
| 7 | 30110021 | Allen screw |
Загрузка ...
|
|
| 8 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 9 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 10 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 6987 | Washer |
Загрузка ...
|
|
| 12 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 13 | 305 8694 | Шайба |
Загрузка ...
|
|
| 14 | 305 8696 | Washer |
Загрузка ...
|
|
| 15 | 48210458 | Fan cover |
Загрузка ...
|
|
| 16 | 48210459 | Fan cover |
Загрузка ...
|
|
| 17 | 48210460 | Fan holder |
Загрузка ...
|
|
| 18 | 48210461 | Signal transmitter |
Загрузка ...
|
|
| 19 | 48210462 | Sensor holder |
Загрузка ...
|
|
| 20 | 48210463 | Fan housing |
Загрузка ...
|
|
| 21 | 48210464 | Protective grating |
Загрузка ...
|
|
| 22 | 48210465 | Supporting plate |
Загрузка ...
|
|
| 23 | 48210466 | Blower wheel |
Загрузка ...
|
|
| 24 | 573 4389 | Sensor |
Загрузка ...
|
|
| 25 | 57510820 | Hydraulic motor |
Загрузка ...
|
|
| 26 | 305 8702 | Washer |
Загрузка ...
|
|
| 27 | 305 9899 | Spring ring |
Загрузка ...
|
|
| 28 | 301 7260 | Screw |
Загрузка ...
|
|
| 29 | 37510334 | Pipe clamp |
Загрузка ...
|
|
| 30 | 37710194 | Sound absorber |
Загрузка ...
|
|
| 31 | 37710195 | Hose nipple |
Загрузка ...
|
|
| 32 | 37710197 | Hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
