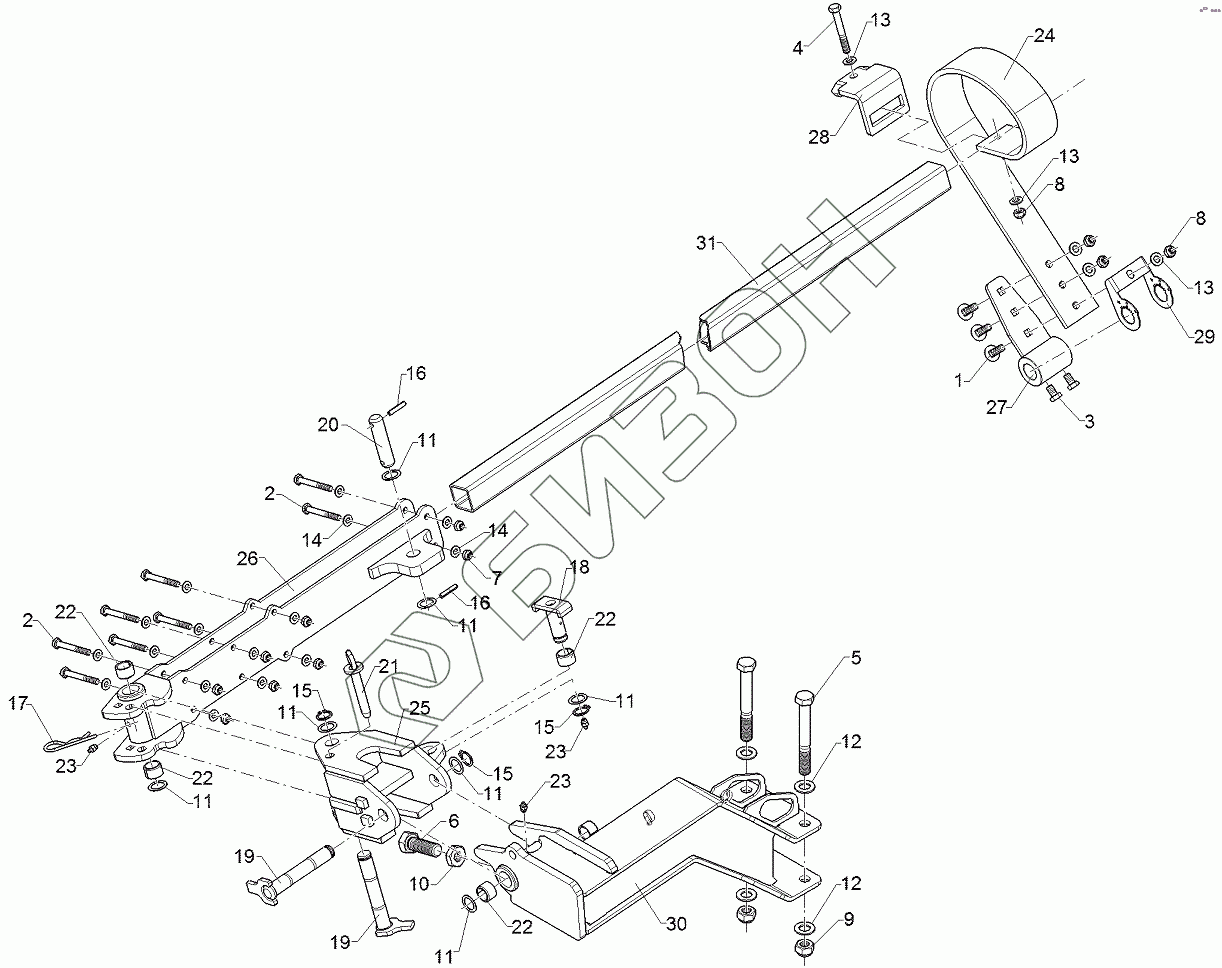

Графический каталог запасных частей к технике: Lemken Azurit 9. 58310019 Track marker
1
2
2
3
4
5
6
7
8
8
9
10
11
11
11
11
11
11
11
12
12
13
13
13
14
14
15
15
15
16
16
17
18
19
19
20
21
22
22
22
22
23
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1815 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 3260 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 3310 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 3456 | Bolt |
Загрузка ...
|
|
| 5 | 301 4508 | Bolt |
Загрузка ...
|
|
| 6 | 301 4633 | Screw |
Загрузка ...
|
|
| 7 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0960 | Nut |
Загрузка ...
|
|
| 11 | 305 2040 | Shim |
Загрузка ...
|
|
| 12 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 13 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 14 | 305 8696 | Washer |
Загрузка ...
|
|
| 15 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 16 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 17 | 31110011 | Spring pin |
Загрузка ...
|
|
| 18 | 313 2545 | Pin with stop |
Загрузка ...
|
|
| 19 | 313 2547 | Pin with stop |
Загрузка ...
|
|
| 20 | 313 2553 | Pin |
Загрузка ...
|
|
| 21 | 313 8713 | Pin with grip |
Загрузка ...
|
|
| 22 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 23 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 24 | 353 8741 | Levelling tine |
Загрузка ...
|
|
| 25 | 48310193 | Bracket |
Загрузка ...
|
|
| 26 | 48310195 | Swinging arm, track marker |
Загрузка ...
|
|
| 27 | 48310197 | Bearing holder |
Загрузка ...
|
|
| 28 | 48310198 | Clamp |
Загрузка ...
|
|
| 29 | 48310200 | Plate |
Загрузка ...
|
|
| 30 | 48310202 | Holder for track marker |
Загрузка ...
|
|
| 31 | 48310207 | Square tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
