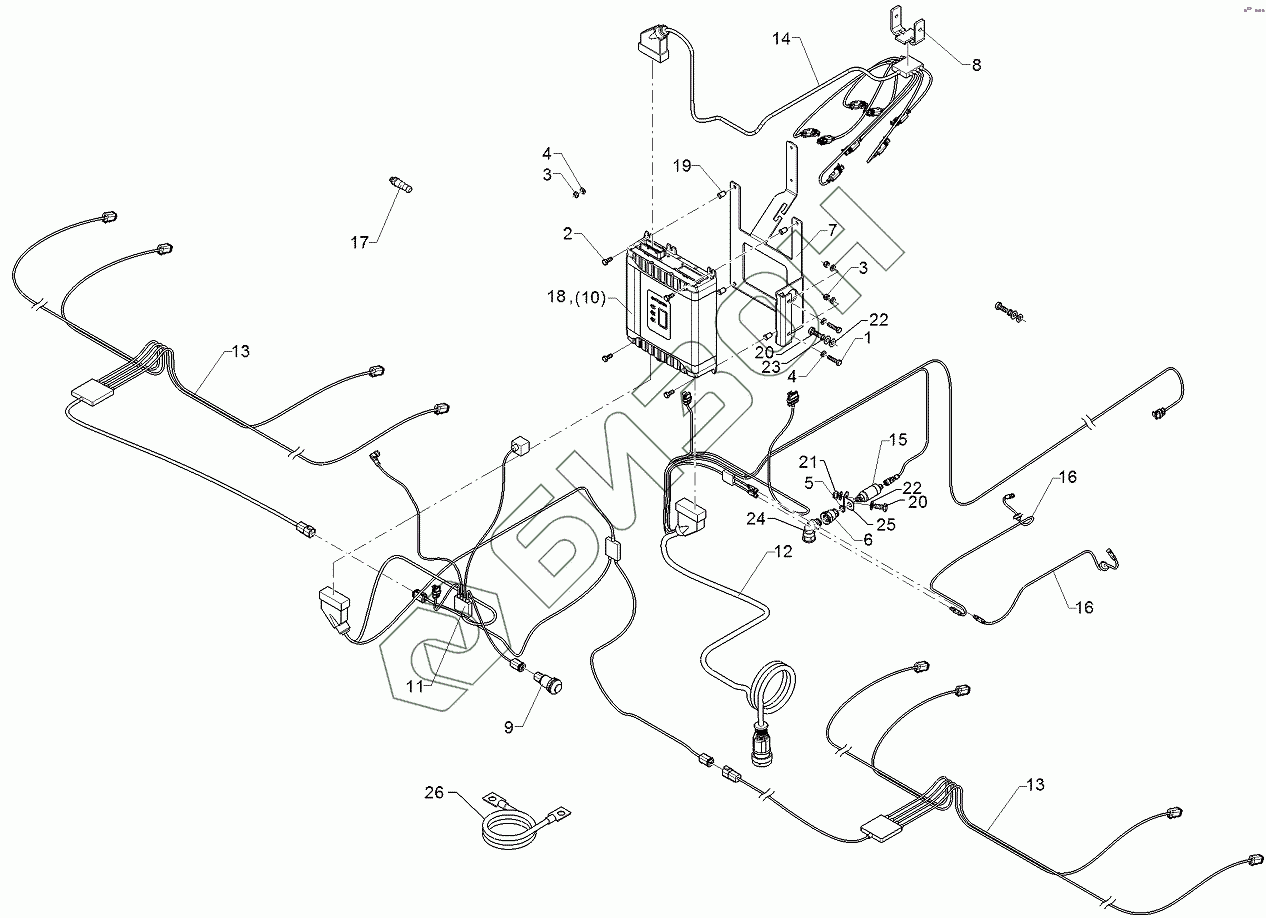

Графический каталог запасных частей к технике: Lemken Azurit 9. 67310314 Electronic installation

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
8
9
11
12
13
13
14
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3068 Screw
Загрузка ...
2 301 6750 Винт
Загрузка ...
3 303 0932 Самоблокирующаяся гайка
Загрузка ...
4 305 8694 Шайба
Загрузка ...
5 37810279 O-ring
Загрузка ...
6 37810396 Adapter
Загрузка ...
7 48310165 Holder
Загрузка ...
8 48310166 Clamp
Загрузка ...
9 573 4604 Switch
Загрузка ...
11 57310646 Cable form
Загрузка ...
12 57310647 Cable form power supply
Загрузка ...
13 57310648 Cable form
Загрузка ...
14 57310649 Cable form
Загрузка ...
15 57310469 Pressure sensor
Загрузка ...
16 57310650 Extension cable
Загрузка ...
17 573 6101 Bus-final plug
Загрузка ...
18 57310630 Job computer
Загрузка ...
19 31510036 Rivet nut
Загрузка ...
20 301 3212 Шуруп M10x25-8.8 Zn DIN933
Загрузка ...
21 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
22 305 8696 Washer
Загрузка ...
23 305 9964 Washer
Загрузка ...
24 37810512 Curve
Загрузка ...
25 48310248 Plate
Загрузка ...
26 57310657 Connection cable
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
