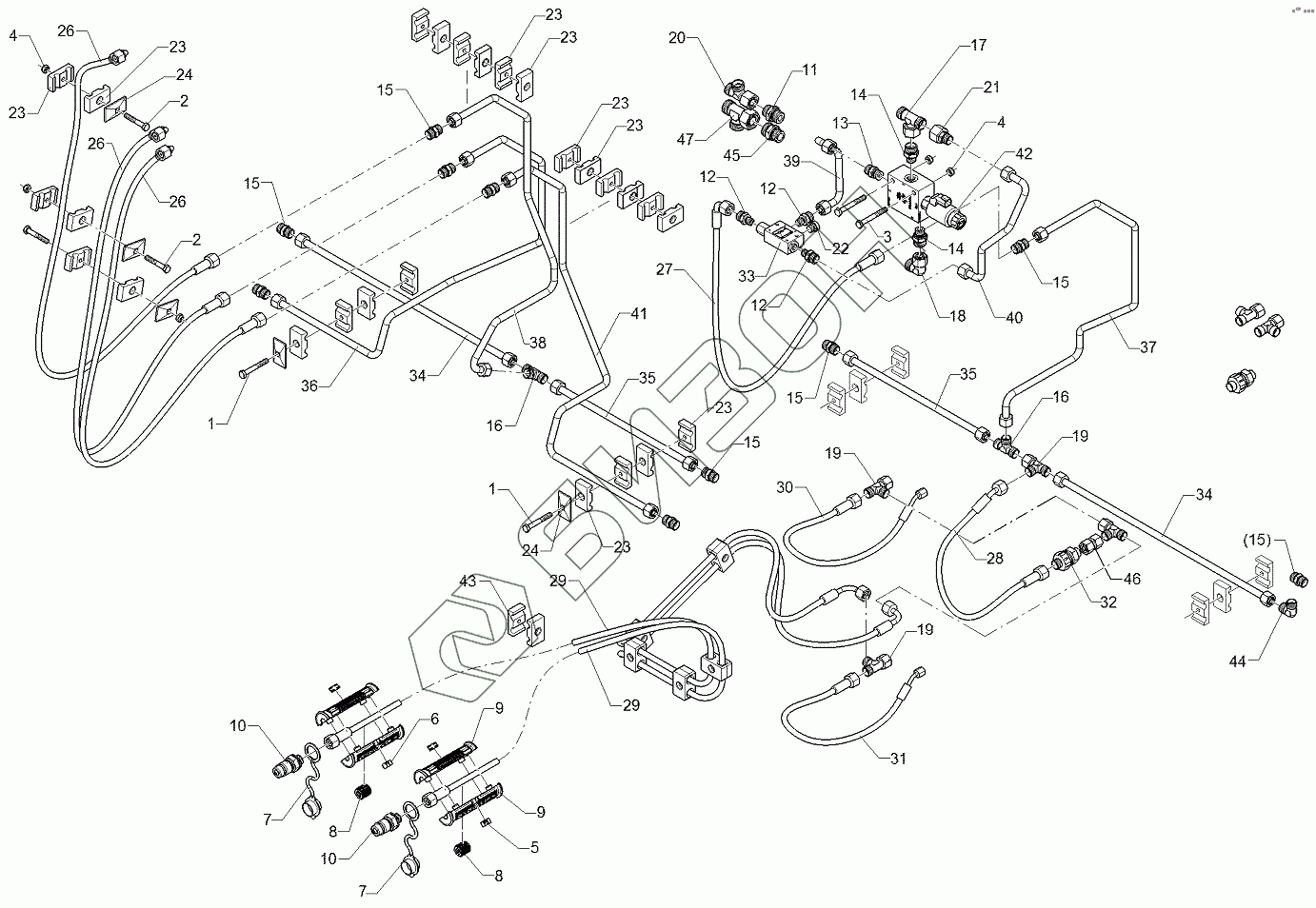

Графический каталог запасных частей к технике: Lemken Azurit 9. 67510803 HY-assembly basic equipment
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
12
12
12
13
14
14
15
15
15
15
15
15
16
16
17
18
19
19
19
20
21
22
23
23
23
23
23
23
23
23
24
24
26
26
26
27
28
29
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3081 | Bolt |
Загрузка ...
|
|
| 2 | 301 5418 | Bolt |
Загрузка ...
|
|
| 3 | 30110464 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 325 1601 | Marking |
Загрузка ...
|
|
| 6 | 325 1608 | Marking |
Загрузка ...
|
|
| 7 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 8 | 375 2606 | Insert |
Загрузка ...
|
|
| 9 | 375 2607 | Handle |
Загрузка ...
|
|
| 10 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 11 | 375 4032 | Nipple |
Загрузка ...
|
|
| 12 | 375 4038 | Сосок |
Загрузка ...
|
|
| 13 | 375 4044 | Nipple |
Загрузка ...
|
|
| 14 | 375 4053 | Nipple |
Загрузка ...
|
|
| 15 | 375 4110 | Сосок |
Загрузка ...
|
|
| 16 | 375 4480 | T-union |
Загрузка ...
|
|
| 17 | 375 4494 | T-adjustable T-union |
Загрузка ...
|
|
| 18 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 19 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 20 | 375 4553 | L-adjustable T-union |
Загрузка ...
|
|
| 21 | 375 4653 | Reduction joint |
Загрузка ...
|
|
| 22 | 375 5158 | Plug |
Загрузка ...
|
|
| 23 | 375 9906 | Clamp |
Загрузка ...
|
|
| 24 | 375 9986 | Plate |
Загрузка ...
|
|
| 25 | 37510323 | Restrictor washer |
Загрузка ...
|
|
| 26 | 475 3151 | Hydraulic hose |
Загрузка ...
|
|
| 27 | 47510496 | Hydraulic hose |
Загрузка ...
|
|
| 28 | 47510507 | Hydraulic hose |
Загрузка ...
|
|
| 29 | 47510936 | Hydraulic hose |
Загрузка ...
|
|
| 30 | 47511101 | Hydraulic hose |
Загрузка ...
|
|
| 31 | 47511102 | Hydraulic hose |
Загрузка ...
|
|
| 32 | 575 2099 | Nonreturn valve |
Загрузка ...
|
|
| 33 | 57510684 | Nonreturn valve |
Загрузка ...
|
|
| 34 | 57510992 | Hydraulic tube |
Загрузка ...
|
|
| 35 | 57510993 | Hydraulic tube |
Загрузка ...
|
|
| 36 | 57510994 | Hydraulic tube |
Загрузка ...
|
|
| 37 | 57510995 | Hydraulic tube |
Загрузка ...
|
|
| 38 | 57510996 | Hydraulic tube |
Загрузка ...
|
|
| 39 | 57510997 | Hydraulic tube |
Загрузка ...
|
|
| 40 | 57510998 | Hydraulic tube |
Загрузка ...
|
|
| 41 | 57511042 | Hydraulic tube |
Загрузка ...
|
|
| 42 | 57511145 | Pressure control valve |
Загрузка ...
|
|
| 43 | 375 9987 | Clamp |
Загрузка ...
|
|
| 44 | 375 4210 | Angle union |
Загрузка ...
|
|
| 45 | 375 4060 | Nipple |
Загрузка ...
|
|
| 46 | 375 4132 | Connection |
Загрузка ...
|
|
| 47 | 375 4555 | L-adjustable T-union |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
