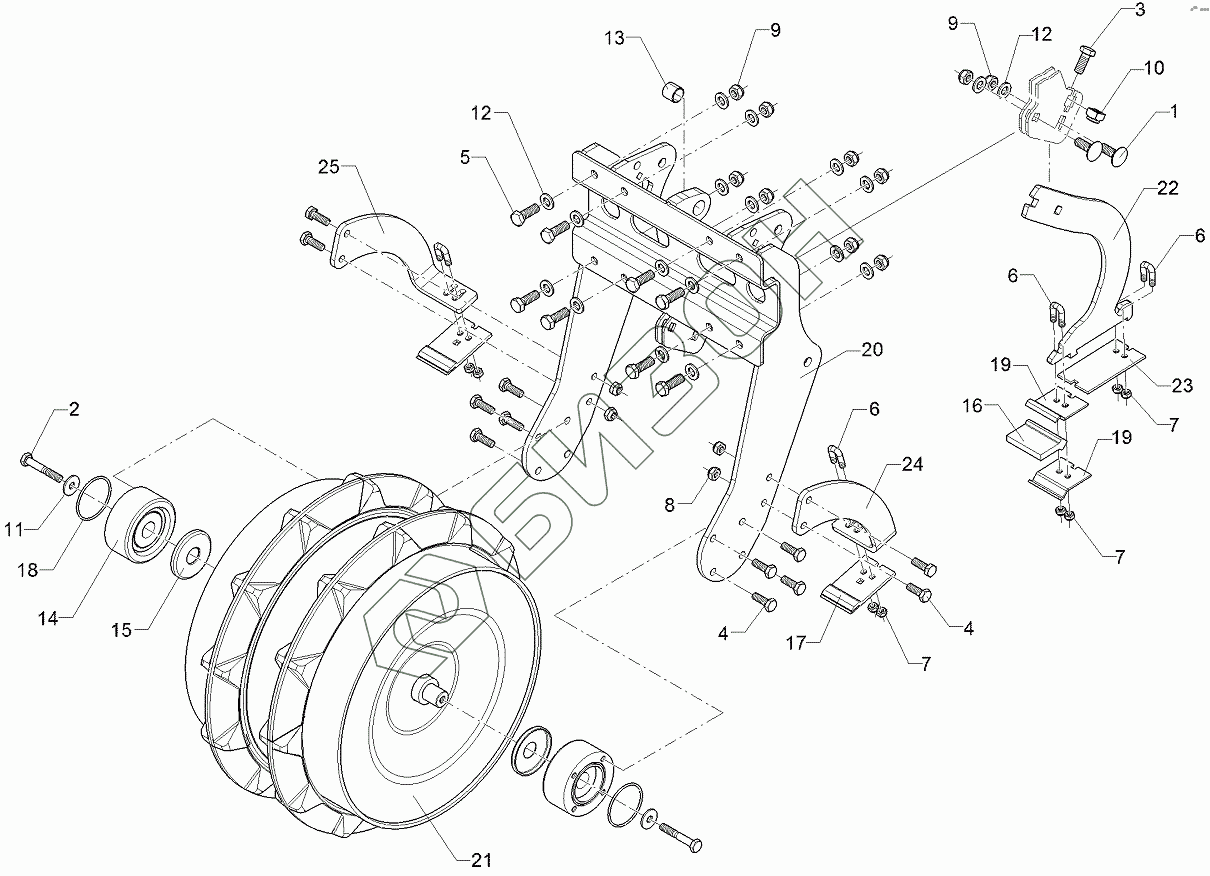

Графический каталог запасных частей к технике: Lemken Azurit 9. 68310003 Trapeze packer roller
1
2
3
4
4
5
6
6
6
7
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1811 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 3254 | Bolt |
Загрузка ...
|
|
| 3 | 301 3324 | Screw |
Загрузка ...
|
|
| 4 | 301 5004 | Screw |
Загрузка ...
|
|
| 5 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 6 | 301 7760 | U-bolt |
Загрузка ...
|
|
| 7 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 30310016 | Nut |
Загрузка ...
|
|
| 11 | 305 8577 | Washer |
Загрузка ...
|
|
| 12 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 13 | 31710244 | Sleeve bearing |
Загрузка ...
|
|
| 14 | 319 9371 | Bearing cpl. |
Загрузка ...
|
|
| 15 | 323 0409 | Cap |
Загрузка ...
|
|
| 16 | 349 2007 | Synthetic scraper |
Загрузка ...
|
|
| 17 | 34910018 | Scraper |
Загрузка ...
|
|
| 18 | 375 1113 | O-ring |
Загрузка ...
|
|
| 19 | 423 5908 | Clamping plate |
Загрузка ...
|
|
| 20 | 48310033 | Roller frame |
Загрузка ...
|
|
| 21 | 48310035 | Trapeze packer roller |
Загрузка ...
|
|
| 22 | 48310036 | Carrier for scraper |
Загрузка ...
|
|
| 23 | 48310037 | Plate |
Загрузка ...
|
|
| 24 | 48310038 | Carrier for scraper |
Загрузка ...
|
|
| 25 | 48310039 | Carrier for scraper |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
