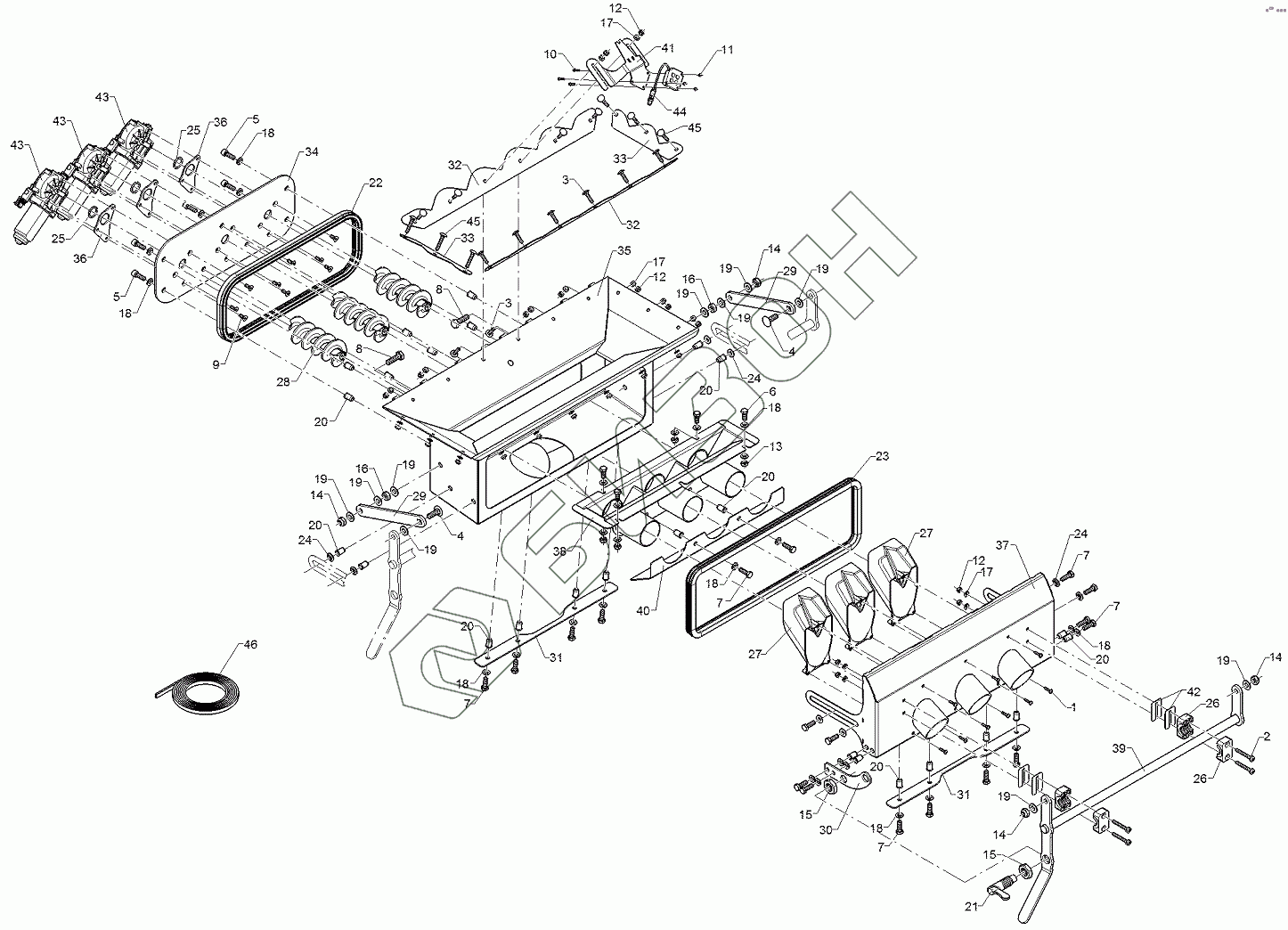

Графический каталог запасных частей к технике: Lemken Azurit 9. 68310035 Pre-dosage
1
2
3
3
4
4
5
5
6
7
7
7
7
7
8
8
9
10
11
12
12
12
13
14
14
14
14
15
15
16
16
17
17
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
21
22
23
24
24
24
25
25
26
26
27
27
28
29
29
30
31
31
32
32
33
33
34
35
36
36
37
38
39
40
41
42
43
43
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0030 | Bolt |
Загрузка ...
|
|
| 2 | 301 0306 | Болт с плоской головкой |
Загрузка ...
|
|
| 3 | 301 1103 | Bolt, cup square head |
Загрузка ...
|
|
| 4 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 5 | 301 6055 | Allen screw |
Загрузка ...
|
|
| 6 | 301 6750 | Винт |
Загрузка ...
|
|
| 7 | 301 7280 | Винт |
Загрузка ...
|
|
| 8 | 301 7308 | Screw |
Загрузка ...
|
|
| 9 | 30110026 | Countersunk bolt |
Загрузка ...
|
|
| 10 | 30110340 | Oval head screw |
Загрузка ...
|
|
| 11 | 303 0927 | Selflocking nut |
Загрузка ...
|
|
| 12 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 13 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 14 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 15 | 303 0965 | Гайка шестигранная M20x1,5 DIN936 Zn |
Загрузка ...
|
|
| 16 | 303 1012 | Nut |
Загрузка ...
|
|
| 17 | 305 8571 | Шайба |
Загрузка ...
|
|
| 18 | 305 8694 | Шайба |
Загрузка ...
|
|
| 19 | 305 8696 | Washer |
Загрузка ...
|
|
| 20 | 31510036 | Rivet nut |
Загрузка ...
|
|
| 21 | 321 2601 | Locking bar |
Загрузка ...
|
|
| 22 | 32310169 | Seal |
Загрузка ...
|
|
| 23 | 32310170 | Seal |
Загрузка ...
|
|
| 24 | 32310171 | Flange bushing |
Загрузка ...
|
|
| 25 | 37810734 | О-ring |
Загрузка ...
|
|
| 26 | 375 9964 | Clamp |
Загрузка ...
|
|
| 27 | 48310014 | Slide |
Загрузка ...
|
|
| 28 | 48310026 | Dosage |
Загрузка ...
|
|
| 29 | 48310109 | Plate |
Загрузка ...
|
|
| 30 | 48310110 | Plate |
Загрузка ...
|
|
| 31 | 48310111 | Plate |
Загрузка ...
|
|
| 32 | 48310112 | Plate |
Загрузка ...
|
|
| 33 | 48310113 | Plate |
Загрузка ...
|
|
| 34 | 48310125 | Cover |
Загрузка ...
|
|
| 35 | 48310115 | Pre-dosage |
Загрузка ...
|
|
| 36 | 48310116 | Plate |
Загрузка ...
|
|
| 37 | 48310124 | Pre-dosage |
Загрузка ...
|
|
| 38 | 48310123 | Pre-dosage lower part |
Загрузка ...
|
|
| 39 | 48310119 | Lever |
Загрузка ...
|
|
| 40 | 48310130 | Plate |
Загрузка ...
|
|
| 41 | 48310121 | Sensor holder |
Загрузка ...
|
|
| 42 | 48310155 | Spacer plate |
Загрузка ...
|
|
| 43 | 57310432 | Motor |
Загрузка ...
|
|
| 44 | 57310437 | Sensor - filling level |
Загрузка ...
|
|
| 45 | 30110628 | Saucer-head screw |
Загрузка ...
|
|
| 46 | 323 6517 | Seal stripe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
