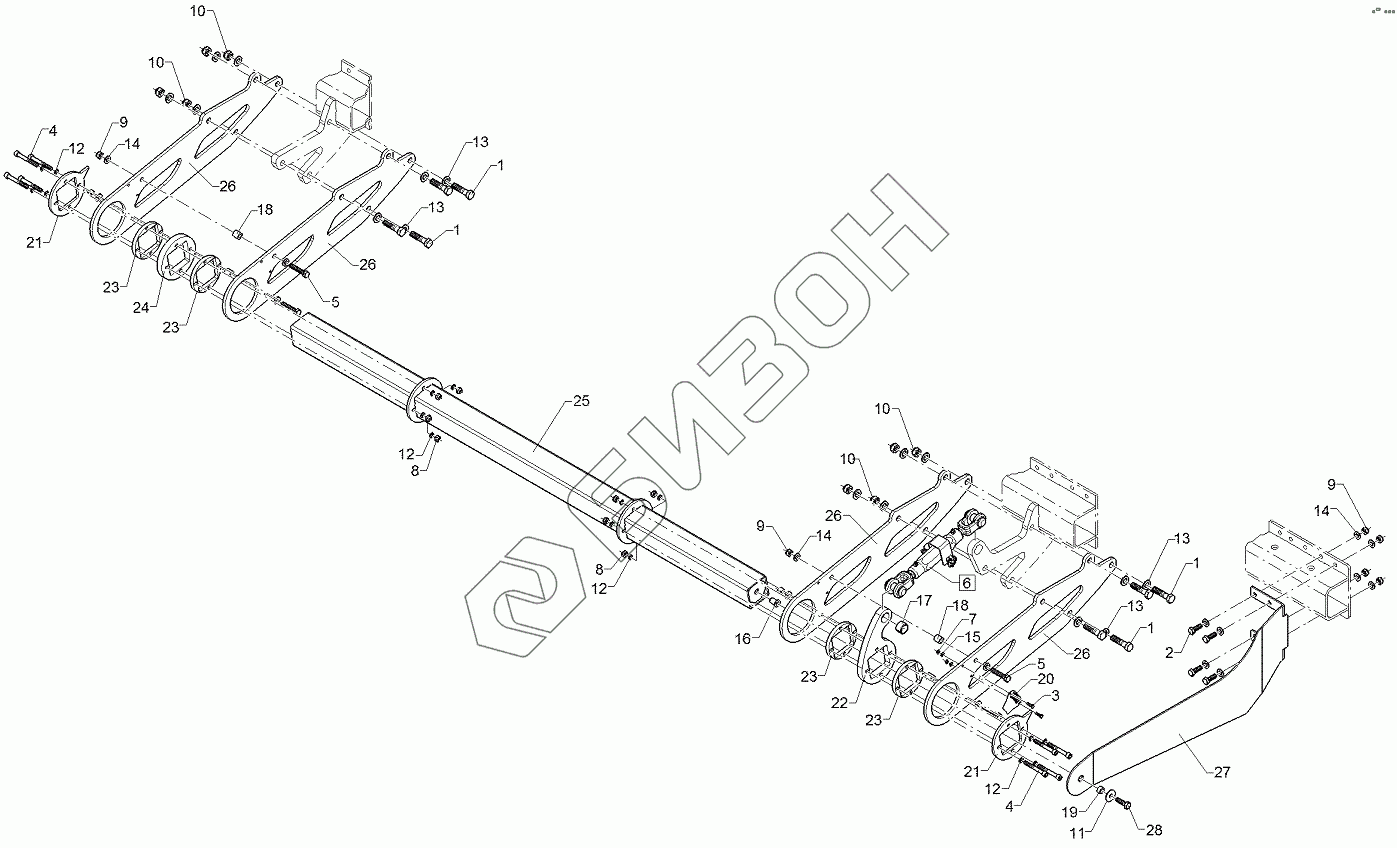

Графический каталог запасных частей к технике: Lemken Azurit 9. 68310059 Coulter frame
1
1
1
1
2
3
4
4
5
5
5
6
7
8
8
9
9
9
10
10
10
10
11
12
12
12
12
13
13
13
13
14
14
14
15
16
17
18
18
19
20
21
21
22
23
23
23
23
24
25
26
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3868 | Bolt |
Загрузка ...
|
|
| 2 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 3 | 301 7502 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 30110670 | Allen screw |
Загрузка ...
|
|
| 5 | 30110381 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30210077 | Turnbuckle |
Загрузка ...
|
|
| 7 | 303 0800 | Selflocking nut |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 6128 | Washer |
Загрузка ...
|
|
| 12 | 305 6130 | Washer |
Загрузка ...
|
|
| 13 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 14 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 15 | 305 8702 | Washer |
Загрузка ...
|
|
| 16 | 31510034 | Rivet nut |
Загрузка ...
|
|
| 17 | 317 3413 | Expansion bush |
Загрузка ...
|
|
| 18 | 317 6689 | Tube |
Загрузка ...
|
|
| 19 | 317 7582 | Bush |
Загрузка ...
|
|
| 20 | 32110166 | Scale |
Загрузка ...
|
|
| 21 | 48310144 | Plate |
Загрузка ...
|
|
| 22 | 48310145 | Plate |
Загрузка ...
|
|
| 23 | 48310146 | Plate |
Загрузка ...
|
|
| 24 | 48310147 | Plate |
Загрузка ...
|
|
| 25 | 48310162 | Mounting frame |
Загрузка ...
|
|
| 26 | 48310149 | Plate |
Загрузка ...
|
|
| 27 | 48310153 | Guard |
Загрузка ...
|
|
| 28 | 301 3347 | Шуруп M12x40-8.8 Zn DIN933 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
