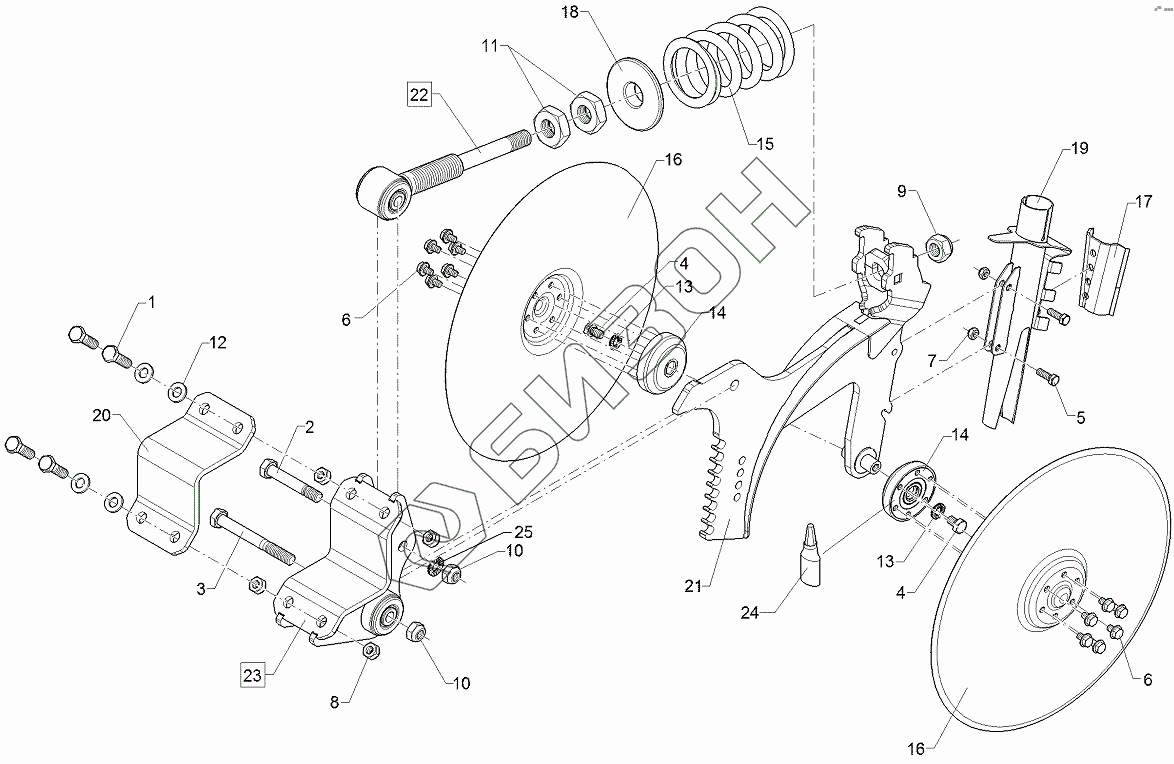

Графический каталог запасных частей к технике: Lemken Azurit 9. 68310068 Double disc coulter
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30110088 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3607 | Bolt |
Загрузка ...
|
|
| 3 | 30110089 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 3199 | Screw |
Загрузка ...
|
|
| 5 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30110060 | Safety screw |
Загрузка ...
|
|
| 7 | 303 0801 | Selflocking nut |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 30310142 | Selflocking nut |
Загрузка ...
|
|
| 11 | 303 0961 | Nut |
Загрузка ...
|
|
| 12 | 305 6137 | Washer |
Загрузка ...
|
|
| 13 | 30510108 | Lock wascher |
Загрузка ...
|
|
| 14 | 31910026 | Four point bearing |
Загрузка ...
|
|
| 15 | 32910039 | Compression spring |
Загрузка ...
|
|
| 16 | 34910011 | Disc |
Загрузка ...
|
|
| 17 | 34910012 | Scraper |
Загрузка ...
|
|
| 18 | 48210342 | Adjustment plate |
Загрузка ...
|
|
| 19 | 48210343 | Orifice |
Загрузка ...
|
|
| 20 | 48210344 | Plate |
Загрузка ...
|
|
| 21 | 48310190 | Disc carrier |
Загрузка ...
|
|
| 22 | 58210083 | Link |
Загрузка ...
|
|
| 23 | 58210084 | Bracket |
Загрузка ...
|
|
| 24 | 886 3013 | Fluid Seal |
Загрузка ...
|
|
| 25 | 305 6139 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
