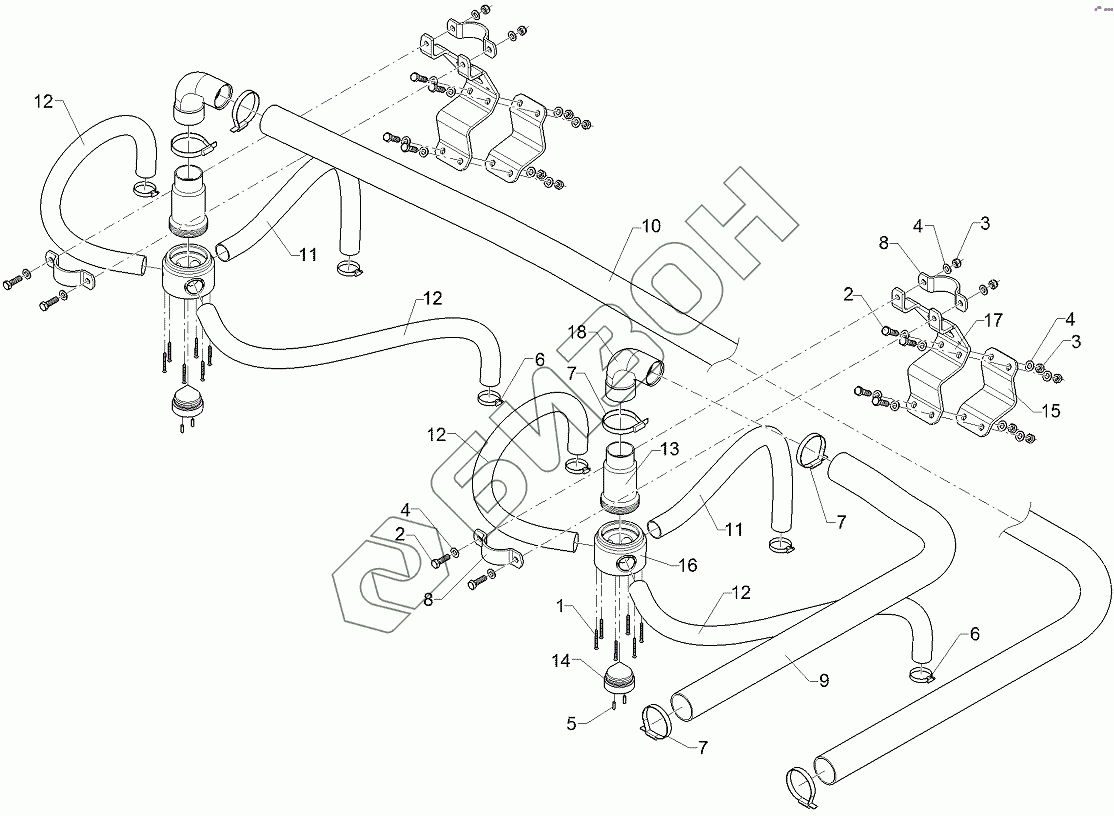

Графический каталог запасных частей к технике: Lemken Azurit 9. 68310120 Distributor

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
4
5
6
6
7
7
7
8
8
9
10
11
11
12
12
12
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0067 Countersunk bolt
Загрузка ...
2 301 3347 Шуруп M12x40-8.8 Zn DIN933
Загрузка ...
3 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
4 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
5 309 1385 Cylindrical pin
Загрузка ...
6 325 1157 Hose clip
Загрузка ...
7 325 1166 Hose clip
Загрузка ...
8 325 5130 Clamp
Загрузка ...
9 37710167 Hose
Загрузка ...
10 37710174 Hose
Загрузка ...
11 37710187 Hose
Загрузка ...
12 37710188 Hose
Загрузка ...
13 48310271 Corrugated tube
Загрузка ...
14 48310270 Distributor point
Загрузка ...
15 48210344 Plate
Загрузка ...
16 48310269 Distributor
Загрузка ...
17 48310161 Plate
Загрузка ...
18 58210052 Tube turn
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
