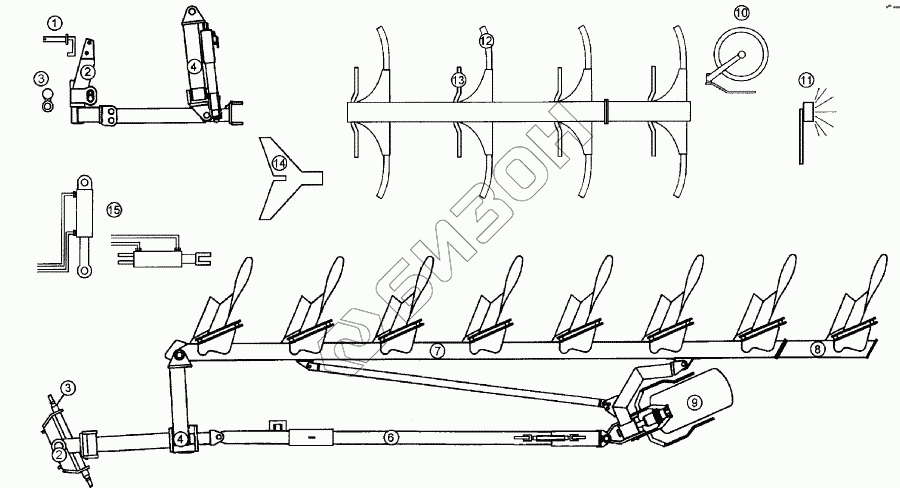

Графический каталог запасных частей к технике: Lemken EuroDiamant 10. EuroDiamant 10
1
1
2
2
3
3
3
3
3
3
4
4
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
9
9
9
9
9
9
10
10
10
10
10
10
11
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 636 0220 | Headstock |
Загрузка ...
|
|
| 3 | 661 1367 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1368 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1369 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1370 | Lower link connection |
Загрузка ...
|
|
| 3 | 661 1373 | Lower link connection |
Загрузка ...
|
|
| 4 | 636 0221 | Headstock |
Загрузка ...
|
|
| 4 | 636 0222 | Headstock |
Загрузка ...
|
|
| 5 | 321 9128 | Набор инструментов |
Загрузка ...
|
|
| 6 | 605 8083 | Stabilizer |
Загрузка ...
|
|
| 6 | 636 0213 | Stabilizer joint |
Загрузка ...
|
|
| 6 | 636 0212 | Stabilizer joint |
Загрузка ...
|
|
| 6 | 605 8086 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8085 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8084 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8082 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8081 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8080 | Stabilizer |
Загрузка ...
|
|
| 6 | 605 8079 | Stabilizer |
Загрузка ...
|
|
| 6 | 302 8746 | Талреп |
Загрузка ...
|
|
| 7 | 605 7370 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7371 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7372 | Basic frame |
Загрузка ...
|
|
| 7 | 605 7373 | Basic frame |
Загрузка ...
|
|
| 8 | 602 8309 | Frame extension |
Загрузка ...
|
|
| 9 | 650 7416 | Swinging depth wheel |
Загрузка ...
|
|
| 9 | 650 5727 | Depth wheel |
Загрузка ...
|
|
| 9 | 550 8869 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 8867 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 7084 | Подшипник |
Загрузка ...
|
|
| 9 | 549 8894 | Bearing |
Загрузка ...
|
|
| 9 | 550 8850 | Wheel 6/161/205 D18 |
Загрузка ...
|
|
| 10 | 657 7845 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7846 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7847 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7856 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7857 | Disc coulter |
Загрузка ...
|
|
| 10 | 657 7858 | Disc coulter |
Загрузка ...
|
|
| 11 | 670 1674 | Осветительное оборудование |
Загрузка ...
|
|
| 12 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 13 | 663 8758 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8764 | Skim stalk |
Загрузка ...
|
|
| 13 | 663 8759 | Skim stalk |
Загрузка ...
|
|
| 13 | 663 8755 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8752 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8687 | Skim stalk |
Загрузка ...
|
|
| 14 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 14 | 622 2671 | Bracket |
Загрузка ...
|
|
| 15 | 675 1211 | HY-assembly attachment arm |
Загрузка ...
|
|
| 15 | 675 2115 | HY-front furrow adjustment |
Загрузка ...
|
|
| 15 | 675 2116 | HY-front furrow adjustment |
Загрузка ...
|
|
| 15 | 675 2117 | HY-front furrow adjustment |
Загрузка ...
|
|
| 15 | 675 2118 | HY-front furrow adjustment |
Загрузка ...
|
|
| 15 | 675 2451 | HY-assembly turnover device |
Загрузка ...
|
|
| 15 | 675 2453 | HY-assembly Onland |
Загрузка ...
|
|
| 15 | 675 2455 | HY-assembly depth wheel |
Загрузка ...
|
|
| 15 | 675 2456 | HY-assembly depth wheel |
Загрузка ...
|
|
| 15 | 675 2457 | HY-assembly depth wheel |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
