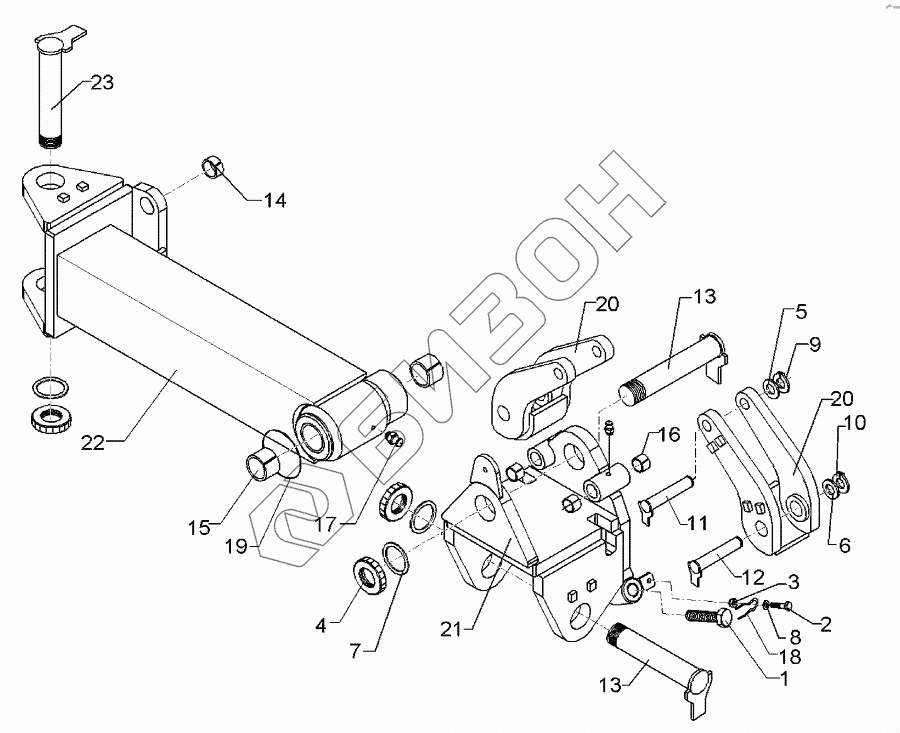

Графический каталог запасных частей к технике: Lemken EuroDiamant 10 X. Headstock Drehwerk Diamant 10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5248 Болт
Загрузка ...
2 301 7280 Винт
Загрузка ...
3 303 0932 Самоблокирующаяся гайка
Загрузка ...
4 303 0339 Grooved nut
Загрузка ...
5 305 2230 Поддерживающая шайба
Загрузка ...
6 305 2247 Поддерживающая шайба
Загрузка ...
7 305 2261 Supporting washer
Загрузка ...
8 305 8694 Шайба
Загрузка ...
9 305 8861 Крепежное кольцо
Загрузка ...
10 305 8873 Крепежное кольцо
Загрузка ...
11 313 2513 Штырь с упором
Загрузка ...
12 313 3513 Штырь с упором
Загрузка ...
13 313 6031 Pin with stop
Загрузка ...
14 317 3367 Расширительная втулка
Загрузка ...
15 317 3392 Expansion bush
Загрузка ...
16 317 3408 Расширительная втулка
Загрузка ...
17 323 6348 Смазочный ниппель
Загрузка ...
18 329 8616 Зажим
Загрузка ...
19 375 1295 O-ring
Загрузка ...
20 436 0150 Коромыслочка
Загрузка ...
21 436 0214 Bracket
Загрузка ...
22 436 7445 Turning link
Загрузка ...
23 313 6041 Pin with stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
