Графический каталог запасных частей к технике: Lemken EuroDiamant 8. ЕвроДиамант8
1
2
2
3
3
3
3
3
4
4
6
6
6
6
7
7
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
13
14
14
14
15
15
15
15
15
15
15

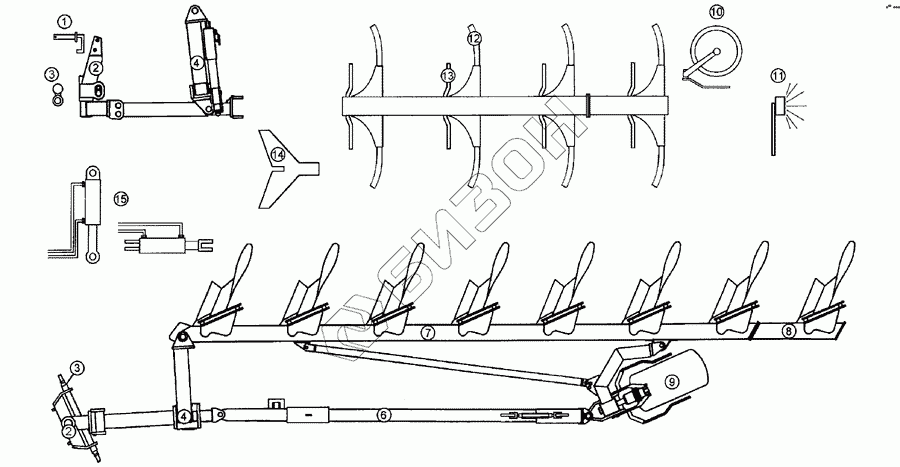

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 2 | 636 0201 | Головной уровень |
Загрузка ...
|
|
| 3 | 661 1407 | Подключение нижнего звена |
Загрузка ...
|
|
| 3 | 661 1408 | Подключение нижнего звена |
Загрузка ...
|
|
| 3 | 661 1409 | Подключение нижнего звена |
Загрузка ...
|
|
| 3 | 661 1410 | Подключение нижнего звена |
Загрузка ...
|
|
| 4 | 636 0203 | Механизм оборота |
Загрузка ...
|
|
| 6 | 605 6560 | Стабилизатор |
Загрузка ...
|
|
| 6 | 605 6559 | Стабилизатор |
Загрузка ...
|
|
| 6 | 321 9128 | Набор инструментов |
Загрузка ...
|
|
| 6 | 302 8746 | Талреп |
Загрузка ...
|
|
| 7 | 605 7380 | Базовая рама |
Загрузка ...
|
|
| 7 | 605 7381 | Базовая рама |
Загрузка ...
|
|
| 8 | 602 8278 | Удлинитель рамы |
Загрузка ...
|
|
| 9 | 550 7084 | Подшипник |
Загрузка ...
|
|
| 9 | 550 8857 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 550 8860 | Колесо 6/161/205 D18 |
Загрузка ...
|
|
| 9 | 650 5730 | Колесо глубины |
Загрузка ...
|
|
| 9 | 650 5731 | Колесо глубины |
Загрузка ...
|
|
| 10 | 657 7855 | Дисковый сошник |
Загрузка ...
|
|
| 10 | 657 7854 | Дисковый сошник |
Загрузка ...
|
|
| 10 | 657 7842 | Дисковый сошник |
Загрузка ...
|
|
| 10 | 657 7841 | Дисковый сошник |
Загрузка ...
|
|
| 10 | 657 7853 | Дисковый сошник |
Загрузка ...
|
|
| 11 | 373 4151 | Удлинительный кабель |
Загрузка ...
|
|
| 11 | 570 2086 | Осветительное оборудование |
Загрузка ...
|
|
| 11 | 670 1207 | Носитель для света |
Загрузка ...
|
|
| 11 | 670 1674 | Осветительное оборудование |
Загрузка ...
|
|
| 11 | 670 2012 | Осветительное оборудование с досками |
Загрузка ...
|
|
| 12 | 699 0901 | Болты для ног |
Загрузка ...
|
|
| 12 | 699 0962 | Нога |
Загрузка ...
|
|
| 13 | 663 8755 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8762 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8758 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8754 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8752 | Обезжиренный стебель |
Загрузка ...
|
|
| 13 | 663 8750 | Обезжиренный стебель |
Загрузка ...
|
|
| 14 | 622 2660 | Насадочный кронштейн |
Загрузка ...
|
|
| 14 | 622 2661 | Насадочный кронштейн |
Загрузка ...
|
|
| 14 | 622 2670 | Скобка |
Загрузка ...
|
|
| 15 | 575 6601 | Адаптер-внутренняя резьба |
Загрузка ...
|
|
| 15 | 675 1330 | HY-монтажный крепежный рычаг |
Загрузка ...
|
|
| 15 | 675 2110 | Регулировка передней борозды HY-передней |
Загрузка ...
|
|
| 15 | 675 2111 | Регулировка передней борозды HY-передней |
Загрузка ...
|
|
| 15 | 675 2380 | Устройство оборачиваемости HY-сборки |
Загрузка ...
|
|
| 15 | 675 2385 | HY-колесо глубины сборки |
Загрузка ...
|
|
| 15 | 675 2386 | HY-колесо глубины сборки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
