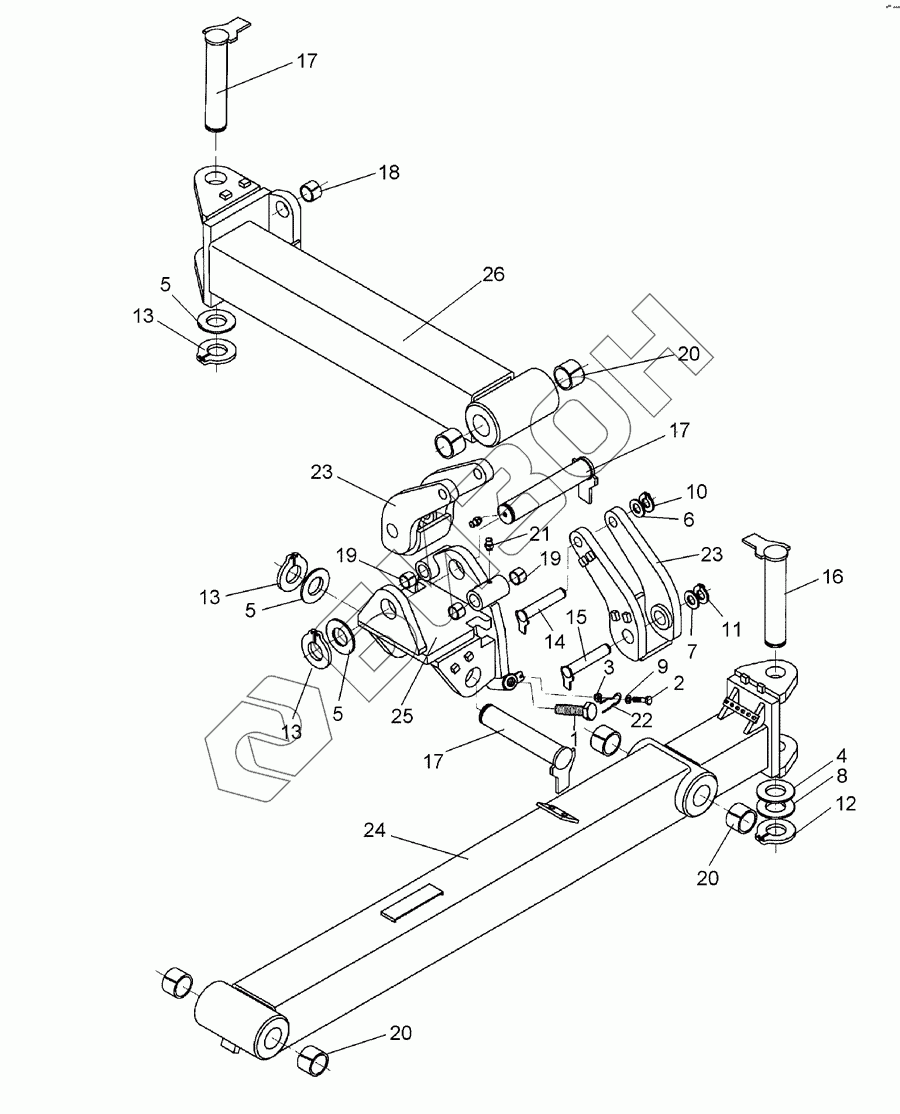

Графический каталог запасных частей к технике: Lemken EuroDiamant 8. Механизм оборота D50x200 ED8
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
17
17
18
19
19
20
20
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5248 | Болт |
Загрузка ...
|
|
| 2 | 301 7280 | Винт |
Загрузка ...
|
|
| 3 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 4 | 305 2125 | Клин |
Загрузка ...
|
|
| 5 | 305 2155 | Клин |
Загрузка ...
|
|
| 6 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 7 | 305 2247 | Поддерживающая шайба |
Загрузка ...
|
|
| 8 | 305 2252 | Поддерживающая шайба |
Загрузка ...
|
|
| 9 | 305 8694 | Шайба |
Загрузка ...
|
|
| 10 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 11 | 305 8873 | Крепежное кольцо |
Загрузка ...
|
|
| 12 | 305 8876 | Крепежное кольцо |
Загрузка ...
|
|
| 13 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 14 | 313 2513 | Штырь с упором |
Загрузка ...
|
|
| 15 | 313 3513 | Штырь с упором |
Загрузка ...
|
|
| 16 | 313 4524 | Штырь с упором |
Загрузка ...
|
|
| 17 | 313 5033 | Штырь с упором |
Загрузка ...
|
|
| 18 | 317 3367 | Расширительная втулка |
Загрузка ...
|
|
| 19 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 20 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 21 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 22 | 329 8616 | Зажим |
Загрузка ...
|
|
| 23 | 436 0150 | Коромыслочка |
Загрузка ...
|
|
| 24 | 436 0202 | Стабилизатор |
Загрузка ...
|
|
| 25 | 436 0203 | Скобка |
Загрузка ...
|
|
| 26 | 436 0204 | Поворотное звено |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
