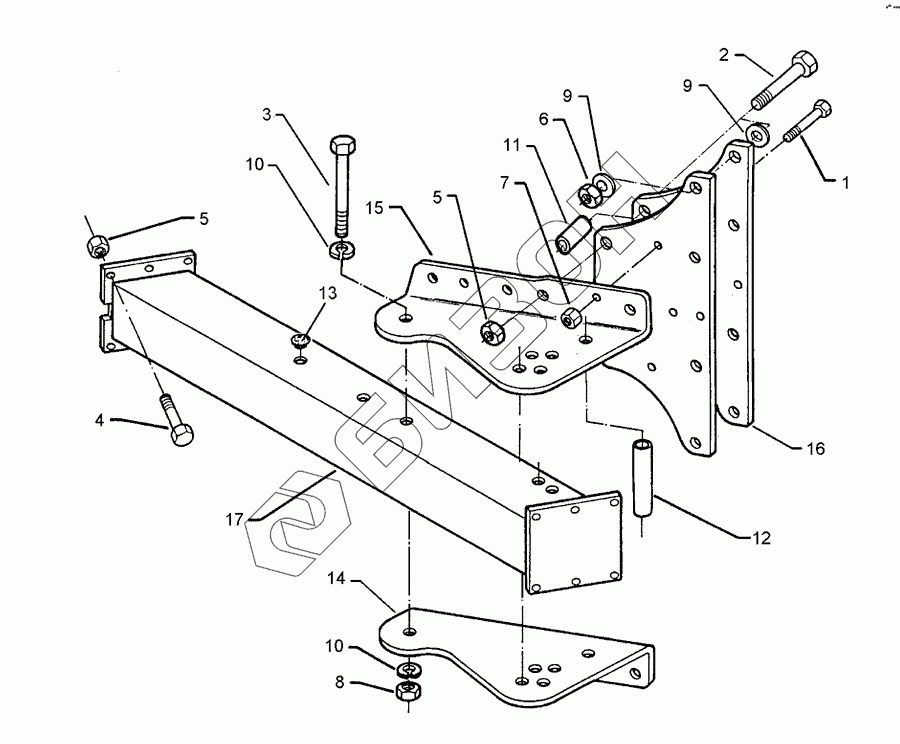

Графический каталог запасных частей к технике: Lemken EuroDiamant 8. Удлинитель рамы E8-140-1000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3424 Болт
Загрузка ...
2 301 4370 Болт
Загрузка ...
3 301 4539 Болт
Загрузка ...
4 301 5385 Болт
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
7 303 0972 Орех
Загрузка ...
8 303 0977 Орех
Загрузка ...
9 305 6164 Шайба
Загрузка ...
10 305 9888 Пружинное кольцо
Загрузка ...
11 317 6944 Тюбик
Загрузка ...
12 317 7511 Тюбик
Загрузка ...
13 323 8071 Шапка
Загрузка ...
14 402 2556 Регулировочный кронштейн
Загрузка ...
15 402 2557 Регулировочный кронштейн
Загрузка ...
16 402 2570 Пластина стебля
Загрузка ...
17 402 8278 Удлинитель рамы
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
