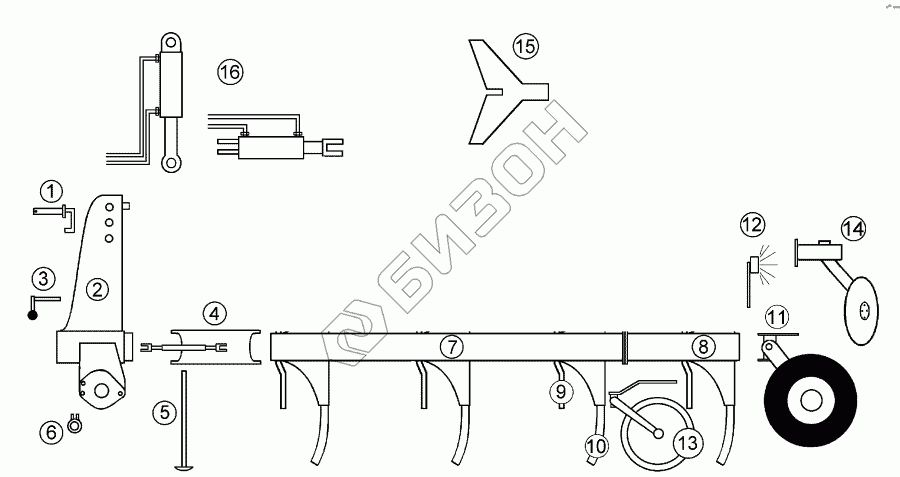

Графический каталог запасных частей к технике: Lemken EuroGranat 5. EuroGranat 5
1
2
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
11
11
11
11
11
12
12
13
13
13
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313 7897 | Top link pin with chain |
Загрузка ...
|
|
| 2 | 638 5970 | Headstock |
Загрузка ...
|
|
| 4 | 634 3141 | Adjustment centre |
Загрузка ...
|
|
| 4 | 634 3142 | Adjustment centre |
Загрузка ...
|
|
| 4 | 321 9123 | Tool set |
Загрузка ...
|
|
| 5 | 629 2468 | Stand |
Загрузка ...
|
|
| 5 | 629 2487 | Stand |
Загрузка ...
|
|
| 5 | 629 2488 | Stand |
Загрузка ...
|
|
| 5 | 629 2489 | Shear bolt clutch |
Загрузка ...
|
|
| 6 | 661 1388 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1406 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1405 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1402 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1401 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1387 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1386 | Lower link connection |
Загрузка ...
|
|
| 6 | 661 1385 | Lower link connection |
Загрузка ...
|
|
| 7 | 602 8600 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8601 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8602 | Basic frame |
Загрузка ...
|
|
| 7 | 602 8603 | Basic frame |
Загрузка ...
|
|
| 8 | 602 8614 | Frame extension |
Загрузка ...
|
|
| 8 | 602 8613 | Frame extension |
Загрузка ...
|
|
| 9 | 663 8688 | Skim stalk |
Загрузка ...
|
|
| 10 | 699 0959 | Leg |
Загрузка ...
|
|
| 10 | 699 6000 | Bolts for leg |
Загрузка ...
|
|
| 11 | 548 4155 | Depth wheel |
Загрузка ...
|
|
| 11 | 549 8849 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 11 | 549 8858 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 11 | 549 8859 | Wheel 5/94/140 D14 |
Загрузка ...
|
|
| 11 | 549 8893 | Bearing |
Загрузка ...
|
|
| 11 | 648 4155 | Depth wheel |
Загрузка ...
|
|
| 11 | 648 4156 | Depth wheel |
Загрузка ...
|
|
| 12 | 570 2086 | Осветительное оборудование |
Загрузка ...
|
|
| 12 | 670 1676 | Lighting equipment |
Загрузка ...
|
|
| 13 | 657 7900 | Disc coulter |
Загрузка ...
|
|
| 13 | 657 7901 | Disc coulter |
Загрузка ...
|
|
| 13 | 657 7902 | Disc coulter |
Загрузка ...
|
|
| 13 | 657 7903 | Disc coulter |
Загрузка ...
|
|
| 13 | 657 7904 | Disc coulter |
Загрузка ...
|
|
| 13 | 657 7905 | Disc coulter |
Загрузка ...
|
|
| 14 | 642 6809 | Headland attachment disc |
Загрузка ...
|
|
| 15 | 622 2554 | Attachment arm |
Загрузка ...
|
|
| 16 | 675 3550 | HY-front furrow adjustment |
Загрузка ...
|
