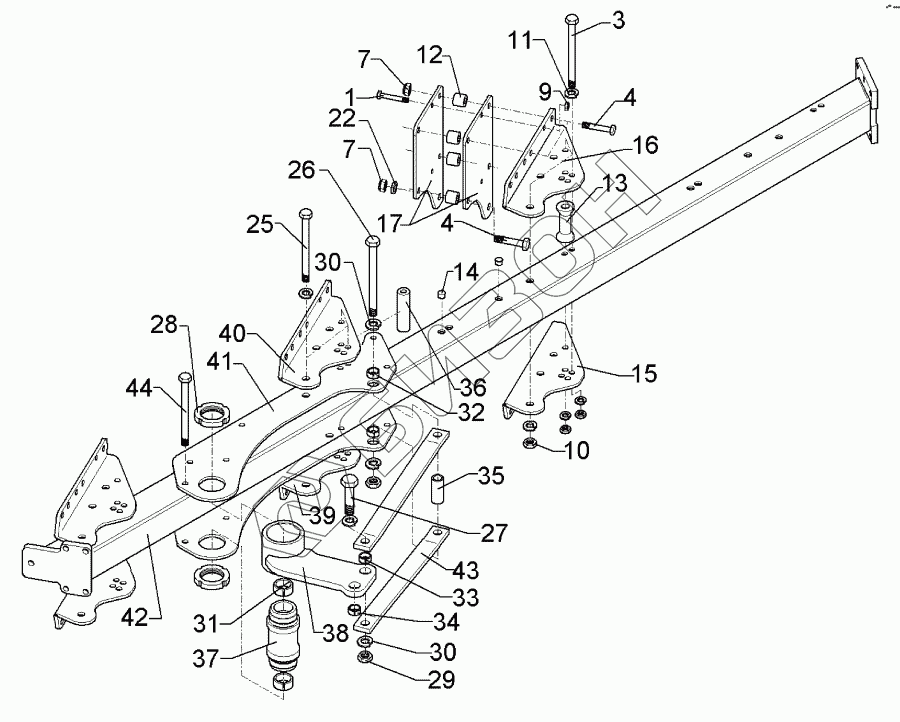

Графический каталог запасных частей к технике: Lemken EuroGranat 7. Basic frame E7-120-4-900
1
3
7
7
9
10
11
12
13
14
15
16
17
22
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3424 | Болт |
Загрузка ...
|
|
| 3 | 301 4370 | Болт |
Загрузка ...
|
|
| 7 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0972 | Орех |
Загрузка ...
|
|
| 10 | 303 0977 | Орех |
Загрузка ...
|
|
| 11 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 12 | 317 6944 | Тюбик |
Загрузка ...
|
|
| 13 | 317 7515 | Bushing |
Загрузка ...
|
|
| 14 | 323 8071 | Шапка |
Загрузка ...
|
|
| 15 | 402 2546 | Adjusting bracket |
Загрузка ...
|
|
| 16 | 402 2547 | Adjusting bracket |
Загрузка ...
|
|
| 17 | 402 2577 | Stalk plate |
Загрузка ...
|
|
| 22 | 305 6164 | Шайба |
Загрузка ...
|
|
| 25 | 301 4539 | Болт |
Загрузка ...
|
|
| 26 | 301 4802 | Bolt |
Загрузка ...
|
|
| 27 | 301 4646 | Bolt |
Загрузка ...
|
|
| 28 | 303 0341 | Grooved nut |
Загрузка ...
|
|
| 29 | 303 0980 | Орех |
Загрузка ...
|
|
| 30 | 305 9889 | Пружинное кольцо |
Загрузка ...
|
|
| 31 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 32 | 317 3406 | Expansion bush |
Загрузка ...
|
|
| 33 | 317 3404 | Expansion bush |
Загрузка ...
|
|
| 34 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 35 | 317 6655 | Tube |
Загрузка ...
|
|
| 36 | 317 7516 | Втулка |
Загрузка ...
|
|
| 37 | 402 1282 | Lagerrohr |
Загрузка ...
|
|
| 38 | 402 1722 | Rocker arm |
Загрузка ...
|
|
| 39 | 402 2548 | Adjusting bracket |
Загрузка ...
|
|
| 40 | 402 2549 | Adjusting bracket |
Загрузка ...
|
|
| 41 | 402 2861 | Bearing plate |
Загрузка ...
|
|
| 42 | 402 8244 | Basic frame |
Загрузка ...
|
|
| 43 | 402 1800 | Support |
Загрузка ...
|
|
| 44 | 301 4522 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
