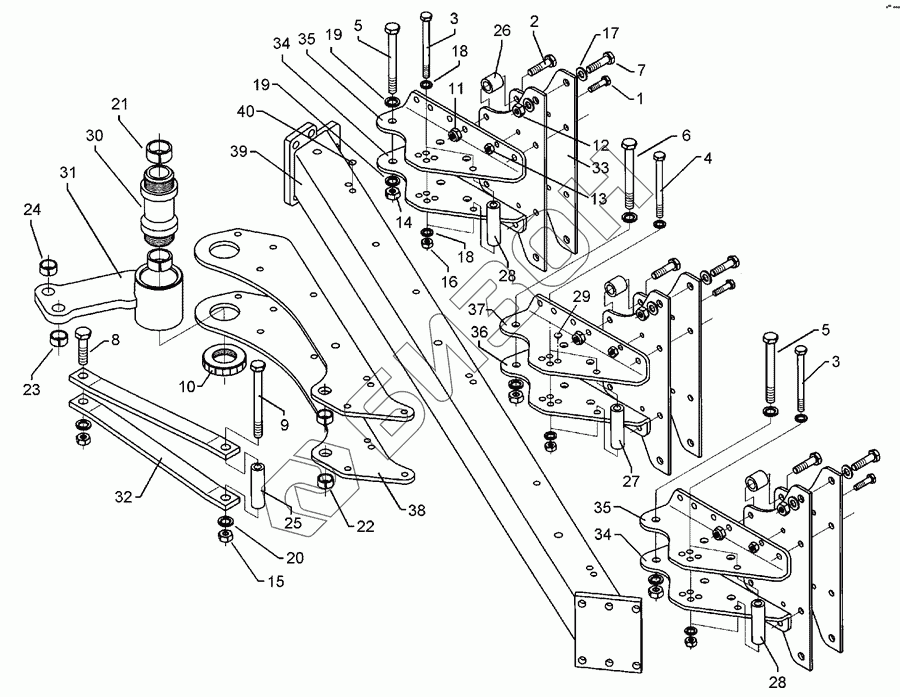

Графический каталог запасных частей к технике: Lemken EurOpal 5. Basic frame E5-110-3-900
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3407 | Bolt |
Загрузка ...
|
|
| 2 | 301 3920 | Bolt |
Загрузка ...
|
|
| 3 | 301 4119 | Bolt |
Загрузка ...
|
|
| 4 | 301 4121 | Bolt |
Загрузка ...
|
|
| 5 | 301 4522 | Bolt |
Загрузка ...
|
|
| 6 | 301 4538 | Bolt |
Загрузка ...
|
|
| 7 | 301 4606 | Болт |
Загрузка ...
|
|
| 8 | 301 4646 | Bolt |
Загрузка ...
|
|
| 9 | 301 4754 | Bolt |
Загрузка ...
|
|
| 10 | 303 0365 | Grooved nut |
Загрузка ...
|
|
| 11 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 12 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 303 0972 | Орех |
Загрузка ...
|
|
| 14 | 303 0977 | Орех |
Загрузка ...
|
|
| 15 | 303 0980 | Орех |
Загрузка ...
|
|
| 16 | 303 0990 | Nut |
Загрузка ...
|
|
| 17 | 305 6164 | Шайба |
Загрузка ...
|
|
| 18 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 19 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 20 | 305 9889 | Пружинное кольцо |
Загрузка ...
|
|
| 21 | 317 2015 | Расширительная втулка |
Загрузка ...
|
|
| 22 | 317 3406 | Expansion bush |
Загрузка ...
|
|
| 23 | 317 3407 | Expansion bush |
Загрузка ...
|
|
| 24 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 25 | 317 6664 | Tube |
Загрузка ...
|
|
| 26 | 317 7508 | Tube |
Загрузка ...
|
|
| 27 | 317 7509 | Bushing |
Загрузка ...
|
|
| 28 | 317 7502 | Bush |
Загрузка ...
|
|
| 29 | 323 8072 | Защитный колпачок GPN300V142-D16 RAL5015 |
Загрузка ...
|
|
| 30 | 402 1284 | Lagerrohr |
Загрузка ...
|
|
| 31 | 402 1716 | Rocker arm |
Загрузка ...
|
|
| 32 | 402 1796 | Support |
Загрузка ...
|
|
| 33 | 402 2543 | Stalk plate |
Загрузка ...
|
|
| 34 | 402 2528 | Adjusting bracket |
Загрузка ...
|
|
| 35 | 402 2529 | Adjusting bracket |
Загрузка ...
|
|
| 36 | 402 2532 | Adjusting bracket |
Загрузка ...
|
|
| 37 | 402 2533 | Adjusting bracket |
Загрузка ...
|
|
| 38 | 402 2844 | Bearing plate |
Загрузка ...
|
|
| 39 | 402 8235 | Basic frame |
Загрузка ...
|
|
| 40 | 323 8071 | Шапка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
