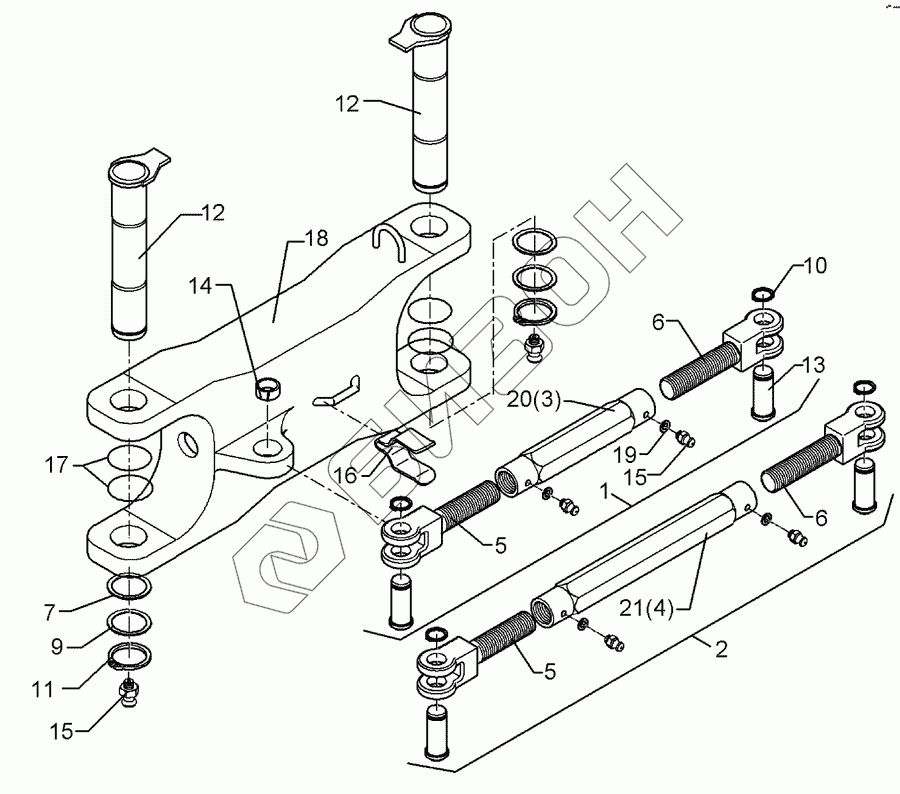

Графический каталог запасных частей к технике: Lemken EurOpal 5HX. Adjustment centre E-45/550
1
2
3
4
5
5
6
6
7
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 302 8714 | Turnbuckle |
Загрузка ...
|
|
| 2 | 302 8720 | Turnbuckle |
Загрузка ...
|
|
| 3 | 302 8895 | Threaded sleeve |
Загрузка ...
|
|
| 4 | 302 8898 | Threaded sleeve |
Загрузка ...
|
|
| 5 | 302 8990 | Forkpiece |
Загрузка ...
|
|
| 6 | 302 8991 | Forkpiece |
Загрузка ...
|
|
| 7 | 305 2125 | Клин |
Загрузка ...
|
|
| 9 | 305 2252 | Поддерживающая шайба |
Загрузка ...
|
|
| 10 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 11 | 305 8876 | Крепежное кольцо |
Загрузка ...
|
|
| 12 | 313 5029 | Pin with stop |
Загрузка ...
|
|
| 13 | 313 2514 | Pin |
Загрузка ...
|
|
| 14 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 15 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 16 | 329 1792 | U-образная пружина |
Загрузка ...
|
|
| 17 | 375 1255 | O-ring |
Загрузка ...
|
|
| 18 | 434 3098 | Link |
Загрузка ...
|
|
| 19 | 305 6130 | Washer |
Загрузка ...
|
|
| 20 | 302 8780 | Threaded sleeve |
Загрузка ...
|
|
| 21 | 302 8782 | Threaded sleeve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
